Hi allerseits,

habe nun endlich unseren "World Cup 1974" vom Dachboden heruntergezerrt. Leider ist die Originalscheibe nicht mehr vorhanden. Stattdessen wurde eine 0815-Scheibe eingebaut und mit goldenem Sprühlack versehen (keine "Bälle" o.ä mehr erkennbar!)
die entschiedene Frage lautet natürlich nun ....
hat jemand noch eine Scheibe "auf Lager"? Habe gesehen, dass es die Scheiben auch in anderen Sprachen gibt.. wäre jetzt auch nicht das große Problem - Hauptsache man sieht wieder die "Elfmeter" und seine "Bälle"
Des weiteren wäre ich sehr dankbar wenn mir jemand den Stromlaufplan bzw. den Bestückungsplan der Platine zukommen lassen könnte.

Im Voraus schon mal besten Dank für die Hilfe!

Beste Grüße

Mathias

Hi nochmal,

melde mich nochmal zum Thema Ersatzspulen für die Kugelsperren z.B. D12, welche mir vor einiger Zeit abgeraucht ist. Bin nun einen völlig anderen Weg gegangen und habe mir eine simple 12V Gong-Spule (2 Klang-Gong) geholt, diese an dem 12 V Trafo-Ausgang angeschlossen, natürlich beim Relais D1 die HV-Drähte lahmgelegt und stattdessen 1 Draht neu zur Spule verkabelt..und siehe da...die Spule funktioniert tadellos und alle Kugeln in der "rechten Ecke" werden ordentlich ausgelöst. Kein lästiges Wickeln mehr! Der weitere Vorteil: Der Schaft für den Stift passt exakt in die Spule. Lediglich die Feder muss etwas gekappt werden, da sonst zu stark. Die Spule ist natürlich schmäler als die originalen 300V Dinger, aber dadurch dass die Hülse länger ist, passt es von der Länge unterm Strich doch. Lediglich das Loch des Haltewinkels der Spule muss auf 9mm aufgebohrt werden, damit der neue Schaft incl. Spule Halt findet. Alles in allem eine recht praktikable Lösung.

Beste Grüße
Mathias

Ist die Hartmann Zählwerkspule eigentlich in das Metallrähmchen eingeschraubt ? Ich frag lieber vorher bevor die ganze Zählkonstruktion in Einzelteilen rumliegt

Grüße

Mathias

An D12 war ein 47nF dran. Die Dioden könnte man doch eigentlich allesamt mit je 1N4007 ersetzen oder ? Dann wäre eine mögliche Fehlerquelle wenigstens weg und die Dinger kosten ja nix!

Update von heute Mittag:

D12 Spule mal ausgelötet - Anschlüsse frei, Sicherung S1 neu mit richtigen 1,6A bestückt. Alle Spulen ziehen kurz bei Münzeinwurf an (Ausnahme D12 aber erstmal egal...) also ok! Wenn Kugel über den Tor-Kontakt rollt, zieht D1 an ohne dass S1 fliegt. Was nicht funktioniert ist die Klingel und natürlich das Zählrelais (blaue Spule mit bräunlicher Verfärbung). Alle Relais lassen sich manuell betätigen und ziehen wie sie sollen (keine Sorge..Relais wurden mit sehr gut isoliertem Material betätigt..die Spielchen kenn ich von den Flippern..auch wenn dort selten 300 V AC anliegen)

Grüße
Mathias

Ok wenn die Spule an 12V hängt, kann man die wohl ausschließen. Ich kuck mir das mal an...Gibt's diese Spule wenigstens noch ?
Grüße Mathias

Hi !
Laut Schaltplan hat Spule D12 ein blaues und ein graues Kabel, welches zum Relais D11 führt. Bei meiner Super-Match Version ist das graue Kabel rot ..naja .
Habe aber mir mal beim Durchchecken auch die Zählwerkspule D15 angesehen..diese ist an einer Stelle braun verfärbt...Widerstandsmessung ergibt 33 Ohm. Könnte diese Spule der Grund dafür sein, dass die Sicherung S1 fliegt? Schließlich wird D15 ja auch über D1 angesteuert. Sobald ich die neuen Sicherungen habe, klemme ich D15 mal ab und bin dann hoffentlich einen Schritt weiter ...


Beste Grüße


Mathias

Hi.. melde mich mal quasi zwischendurch,

muss mich entschuldigen für das Bezeichnungswirrwarr. In meinem Super Match wurden anscheinend schon etliche Spulen nebst Halterung durchgetauscht und samt altem Aufkleber an die neue Stelle getütelt. Also jetzt richtig....die Spule, welche ich neu gewickelt habe und jetzt nicht mehr funktioniert ist Spielfeld-Spule D12 (Ecke rechts). Eine weitere Kuriosität: laut Schaltplan ist die Spielfeld-Spule (Tor-Spule mittig) mit D4 bezeichnet...bei mir klebt D7 drauf was ja gar nicht sein kann, da D7 eigentlich zu Spielfeldspule Tor-Bonus rechts gehört... somit sind wenigstens jetzt die Bezeichnungen korrekt...

Beste Grüße
Mathias

Danke für Deine ausführlichen Bericht...sobald ich wieder dazu komme mach ich mich schlau...und berichte selbstverständlich

Beste Grüße
Mathias

Hi nochmal. Mit der Spule D8 ist die Spielfeldspule gemeint (quasi "rechte Ecke" bei Draufsicht auf das Gerät). Die alten Werte waren ca 22000 Windungen, der Widerstand betrug 3,4 kOhm. Habe diese Spule mit demselben Draht wie Miwie89 es getan hat, gewickelt, auch die exakte Rolle wie er verwendet...bei ihm hats funktioniert. Habe grade die neue Spule durchgemessen...Ergebnis: offene Leitung . Unmittelbar vor dem Einschalten betrug der Wert ca 3,1 kOhm...also hats die neue Spule wohl nicht überlebt...
werde in den nächsten Tagen mal alles messen und berichten.

Beste Grüße
Mathias

Hi allerseits,

hier mal mein Update zum meiner Super Match - Baustelle: habe die Spule D8 manuell neu gewickelt. Spulenwiderstand nicht ganz 3,1 kOhm...theoretisch noch im Rahmen. Die alten Widerstände R2,R3,R4 wurden ebenfalls erneuert, genauso wie Kondensator C4 und alle 47nF-Kondensatoren an den 5 Spulen. Nach dem Einwurf der Münzen zogen alle Spulen kurz an...außer die neu gewickelten D8 ..soweit so schlecht. Sobald nun ein Ball den Tor-Überrollkontakt in der Mitte schließt, hört man ganz kurz das Relais klicken...dann fliegt jedoch sofort Sicherung S1 (1,6A) raus. Nach dem Check stellte ich fest, dass S1 mit satten 3,15A bestückt war seltsame Geschichte. ich muss erwähnen, dass vor dem Abrauchen der Spule D8 das Gerät funktionierte, obwohl D8 anscheinend schon jahrelang mit einer völlig falschen und zu kleinen NSM Spule (6500 Windungen) bestückt wurde und R3 mit 66 Ohm bestückt war....

Bin für jeden Hinweis dankbar

Beste Grüße

Mathias

Danke für die Antwort. Werde mir aus dem Flipper-Spulen-Bestand eine ähnliche Bauform raussuchen und neu aufwickeln. Besser als der Pfusch des Vorbesitzers wird´s wohl alle mal

Grüße

Mathias

Hi nochmal,

hätte noch kurz ne Frage zum Thema Spulen beim Super Match:

Gibt es noch Spulengehäuse, auf die man, wie Miwie89 schon gemacht hat, dann den Draht aufwickeln kann? Frage deshalb weil bei mir schon seit Urzeiten auf D8 eine völlig falsche kleine Spule sitzt (Daten: 475-6500), auf die ich natürlich keine 22000 Windungen drauf bekomme. Diese wurde mit etlichen Plättchen in die Original Halterung gezimmert

Grüße
Mathias

Hallo nochmal,

also Dank Deiner Unterlagen wurde ich fündig..es war lediglich der Kontakt an der 3. Nocke...war verstellt

Beste Grüße

Mathias

Hallo nochmal,
Danke für den Tipp mit dem Kondensator. So ei Original Gewinde Elko sieht doch gleich ganz anders aus.
Beste Grüße Mathias

Hi nochmal,
habe jetzt die Verdrahtung nachverfolgt und folgendes festgestellt:
R2 soll bekanntlich 1KOhm/2W sein, ist aber 220 Ohm verbaut
R3 sollte 220 Ohm sein, ist jedoch ein Widerstand mit 66 Ohm verbaut
R4 Soll 220 Ohm sein, ist auch verbaut!
Kondensator C4 hat, wie vorausgesagt, einen Treffer (Elektrolyt tritt aus)
Gibt es solche Kondensatoren eigentlich noch als "Einschraub-Form" ?
Es weiteren sind 4 von 5 der 47nF/1000V Kondensatoren über den Spulen abgezwickt worden!
Spule D8 ist hinüber und wird demnächst gewickelt.

Das wäre meine Bestandsaufnahme

Beste Grüße
Mathias

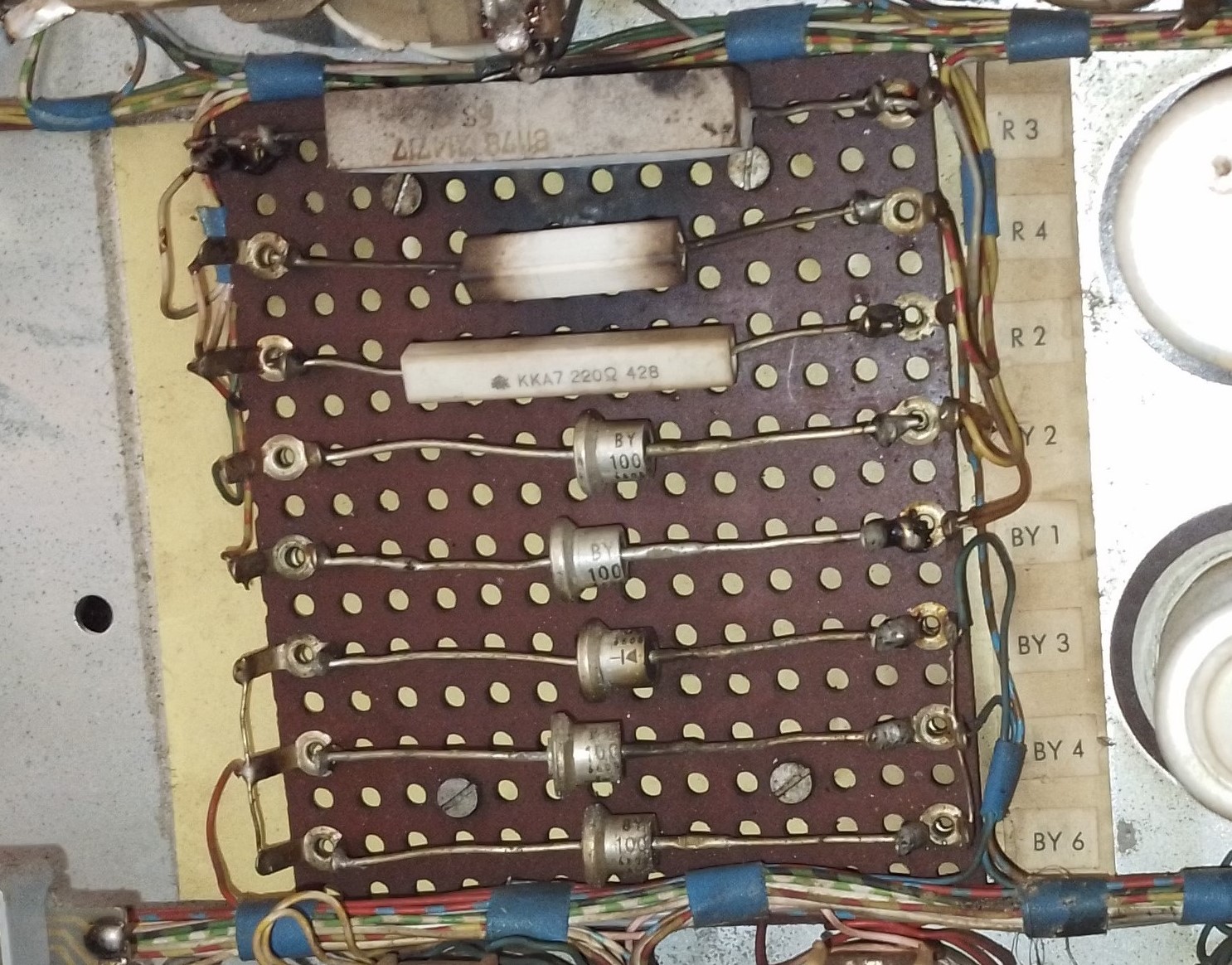

Hallöchen, wollte zwecks der Belegung der Widerstände/Dioden auch mal meinen Senf dazugeben. Bei mir sieht das folgendermaßen aus

Gilt da dann der eingestellte Plan auch noch? Gerade R4 sieht nicht gesund aus...ist offen. Sieht aber nicht nach einen 220 Ohm Widerstand aus (leider nichts mehr auf dem Widerstand zu erkennen!).

Bin für jeden Tipp dankbar!

Beste Grüße

Mathias

Hallo und vielen Dank für die schnelle Antwort. Werde mich da bei Gelegenheit mal reinfuchsen und Bericht erstatten
Beste Grüße
Mathias

Hi allerseits,
habe seit kurzem ein Problem mit unserem Rotamat "Super Joker" . Seit neustem will die rechte Walze einfach nicht mehr stoppen. Egal ob ich die Start-Stopp-Taste drücke oder das Gerät von selbst spielt, die rechte Walze dreht quasi einfach weiter. Besitze leider keine Unterlagen, daher weiß ich nicht wo ich mit der Fehlersuche beginnen soll.

Für Tipps jeder Art bin ich sehr dankbar !

Danke schonmal im Voraus!
Beste Grüße
Mathias
