Ja dann ist der schon mal korreckt verkabelt. Dann müsstes du nur denn stift raus ziehen und die tür abschliesen schon sollte alles einwandfrei gehen wenn nicht liegt irgendwo im bereich Münzprüfer / Turm ein fehler vor

Was passiert bei dir wenn du die Tür aufschließt und ein mal kurz denn Service Schalter rein drückst drücken direkt los lassen.

Dann musst du ihn rausziehen wenn du spielen möchtest der gehört oben rechts vorne hin.

Türschalter sagt Tür auf oder zu

Service Schalter sagt Service Modus oder Spiel Modus.

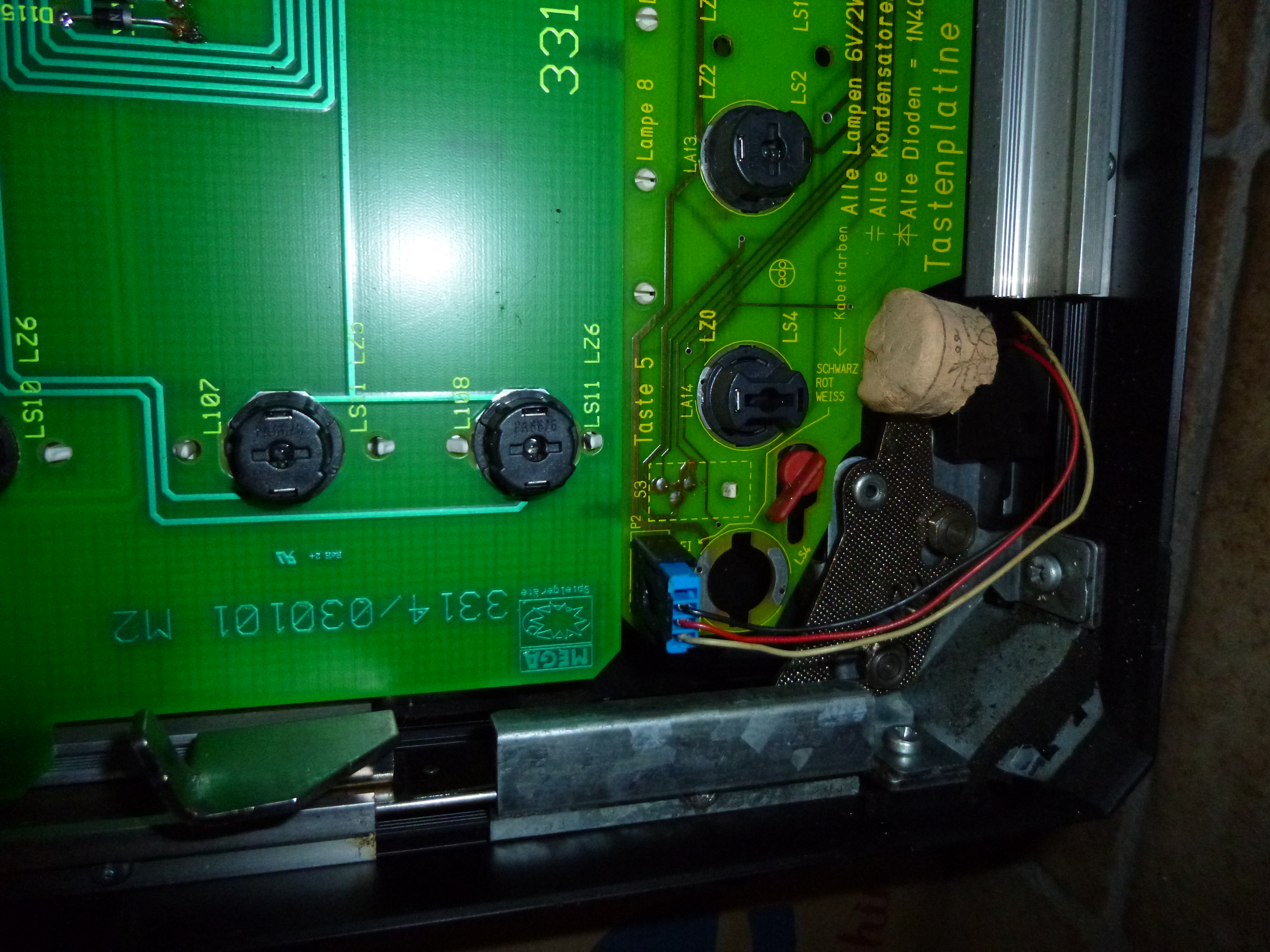

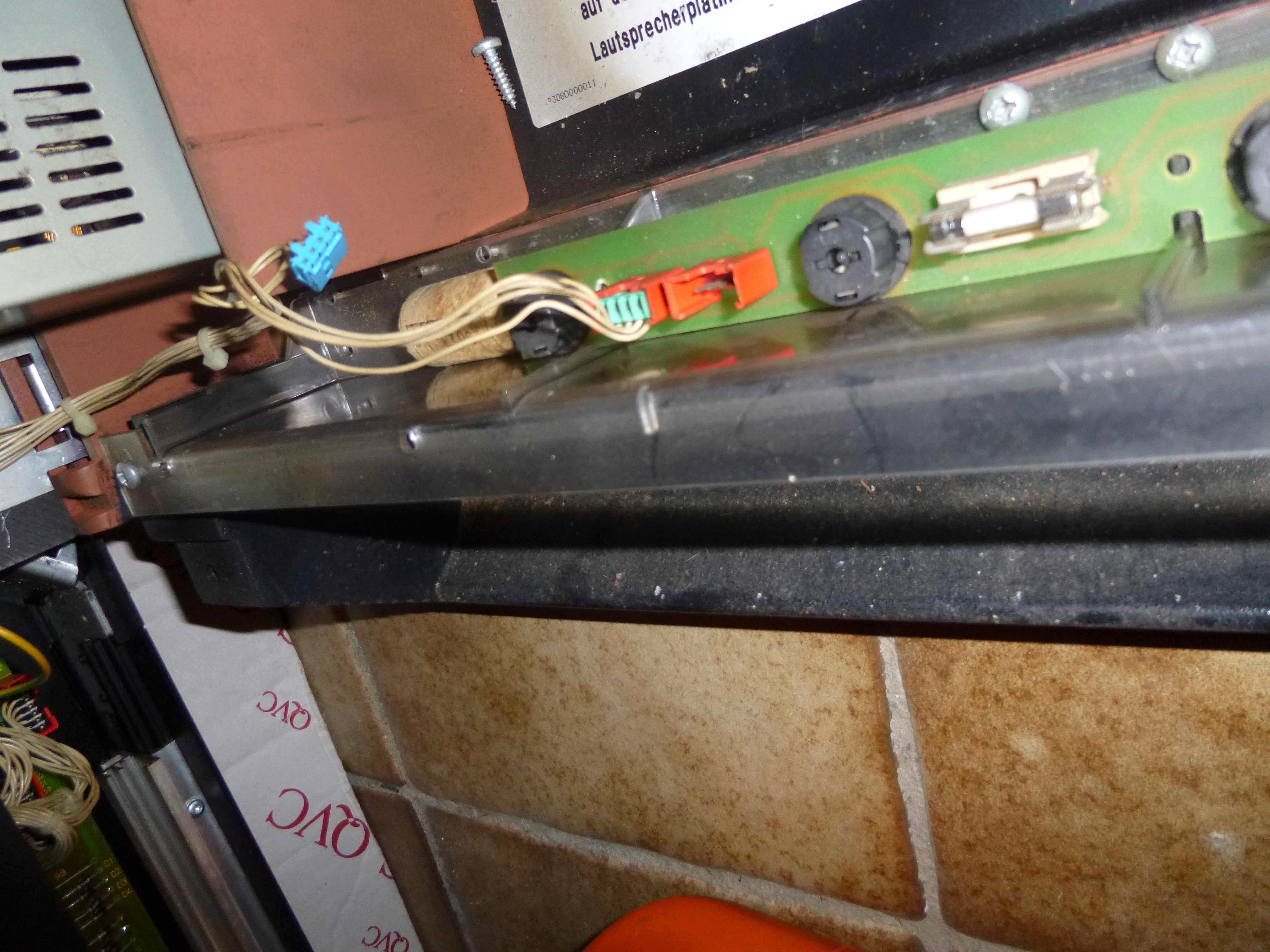

Wie in meinem Bild zu sehen der untere ist der um denn es geht der obere wahr für die Alarmanlage

Hallo Jürgen ,

Wenn du denn weißen Service Schalter ziehst ist es das selber wenn du die Tür zumachst und abschließt .

Drücken festhalten = rausziehen

Und in der Mitte ist Service Mode .

Evtl liegt es daran das wenn ihn zu machst und abschließt das er nicht korrekt von der metall schiene in der Tür gedrückt wird .

Prüfe dies doch mal

Zitat von Antic_offizial

Es freut mich das es dir gefällt !!

Ich kann es verstehen, ganz günstig war das alles nicht. Ich hab das Glück das ich in der IT arbeite und oft Hardware aus ausgemusterten Geräten abgreifen kann. Und ja da ist auch mal was modernes dabei.

Ansonsten würde ich dort nicht so viel power rein packen, denn die bräuchte ich garnet.

Zu dir:

Wieso probierst du es nicht einfach ? Man kann mit EBay und Co. Sehr günstig solche Cabs bauen, und wenn du etwas nach deinen Vorstellungen machst, statt ein Kit oder ein Nachbau zu machen, ist das Budget sowieso gegenstandslos. Denn es ist was einzig artiges das es so nur einmal gibt.

Überleg es dir

Alles anzeigen

Alter PC / Hardware ist immer da finde die anderen Sachen Controller für Tasten Münzen usw ist eher der Punkt der mich abhält 🤪

Für ein DIY Projekt definitiv Geil.

Ich wollte mir damals auch immer ein Arcade Cabinet bauen. Jedoch wahr ich zu geizig für die einzelteile.. Taster Joysticks controler usw... dazu noch die ganzen decails drucken lassen. wolltes es so authentisch wie möglich machen. Kurzerhand es ist beim gedanke geblieben xD

Definitiv zum leben erwecken ich ärgere mich meinen Damals abgegeben zu haben. Die Sounds das Lichtspiel einfach klasse beim HERO.

grüße

Rattenfänger das ist Prinzipiell ja auch richtig das es ausgelesen werden muss, da bevor ich dahin über gehen muss sollte ich ja auch schon vorher wissen welche Pin was genau ist.

wenn ich mir deine und meine gefundene PIN Belegung anschauen könnte ich dem [definition=4]EMP[/definition] auch direkt abrauchen lassen wenn ich ihn falsch mit Strom anschließe daher ist.

Deswegen hab ich mich ja versucht schlau zu machen da es zu viele Verschiedene G13 gibt mit der Hoffnung das jemand hier ein passendes Degenblatt davon parat hat.

zum Bsp. die Kollegen die NRI programmieren können.

Wenn ich das Datenblatt habe werde ich schon mal genau wissen wo was angeschlossen ist und dem entsprechen mit der Schnittstelle kämpfen.

grüße

Hi,
das was ich gefunden hatte passt nicht mit dem überein was du sagst was die Pinbelegung angeht.
Klick-mich hier steht auf Seite 21

1 GND low
2 UB +12V DC high 10V - 16V DC / 20mA
3 Ausgangsleitung 5 act. low low = Sperren A5
4 Ausgangsleitung 6 act. low low = Sperren A6
5 Rückgabe act.low evtl. Kassiersignal bei Casino
6 Gesamtsperrung act. high
7 Ausgangsleitung 1 act. low low = Sperren A1
8 Ausgangsleitung 2 act. low low = Sperren A2
9 Ausgangsleitung 3 act. low low = Sperren A3
10 Ausgangsleitung 4 act. low low = Sperren A4

was irritierent ist hier wird von einem G13.6000 gesprochen und auf der Seite 21 Steht Frontblendenversion G-13.7000.
alles völlig verwirrend.
grüße

Zitat von Rattenfänger

Schon einmal nri g13 bedienungsanleitungbei google eingegeben?

Ja habe ich finde aber nicht denn passenden, finde nur den NRI G13 mft. Denn ich habe ist noch aus DM/EUR zeit also er hat beides.

grüße

Hallo zusammen,
ich benötige mal Hilfe von euch. Ich habe hier einen NRI G13.7001/2-0049 [definition=4]EMP[/definition] diesen würde ich gern für ein Projekt verwenden. Jedoch finde ich dazu keinerlei unterlagen (Datenbaltt, Pinbelegung usw.) daher frag ich euch kann man diesen einfach mit strom versorgen und ich bekomme von ihm ein Signal auf einen der Pins. bei einem 10 Poligen Anschlussstecker währe es ja durch aus möglich das.
In meiner welt würde ich tippen 2 Pine Stromversorgung und 8 Ausgabe Signale.

Für jegliche Hilfe oder Dokumente währe ich dankbar.

Liebe Grüße Dennis.

Hallo,

Wann kommt diese Meldung?

Ist ein Spielbetrieb noch möglich ?

Beste Grüße

Hey Riiko,
da bin ich wieder. Mal eine ganz blöde Frage die Geräte liefern doch an der Buchse +20 V und +40 V. könnte man nicht da direkt die Spannung beziehen ich meine die können bis zu 24 Volt alter native wäre ein 12 Volt Stecker Netzteil am Arduino board möglich oder muss man mit dem 9 Volt Block arbeiten ?
grüße Dennis

hey,
vergiss mein vorherigen Post..... *dummheit* man sollte auch mal die Kontrast einstellung prüfen und siehe da es lüppt.

grüße

Hi Riiko,
irgendwie will mein nachbau nicht wirklich was am Display anzeigen.

oder geht des nur wenn ein GSGerät angeschlossen ist ?

hast du einen Tipp für mich was ich überprüfen kann ?

Sehr löblich... Wie in der überschrift erwähnt.
Wenn ich mir das anschaue sehe ich das richtig der die LCD Shield einheit auf den Arduino gestecht wird und der RS232-TTL am shield angelötet wird ?
beste grüße nach Bochum

Das Wäre einmal ein Brisant und ein SpaceStar
Der Scheunen Fund bekommt hier seine Bedeutung. Ich hoffe das ich die Geräte wieder zum Leben erwecken kann....

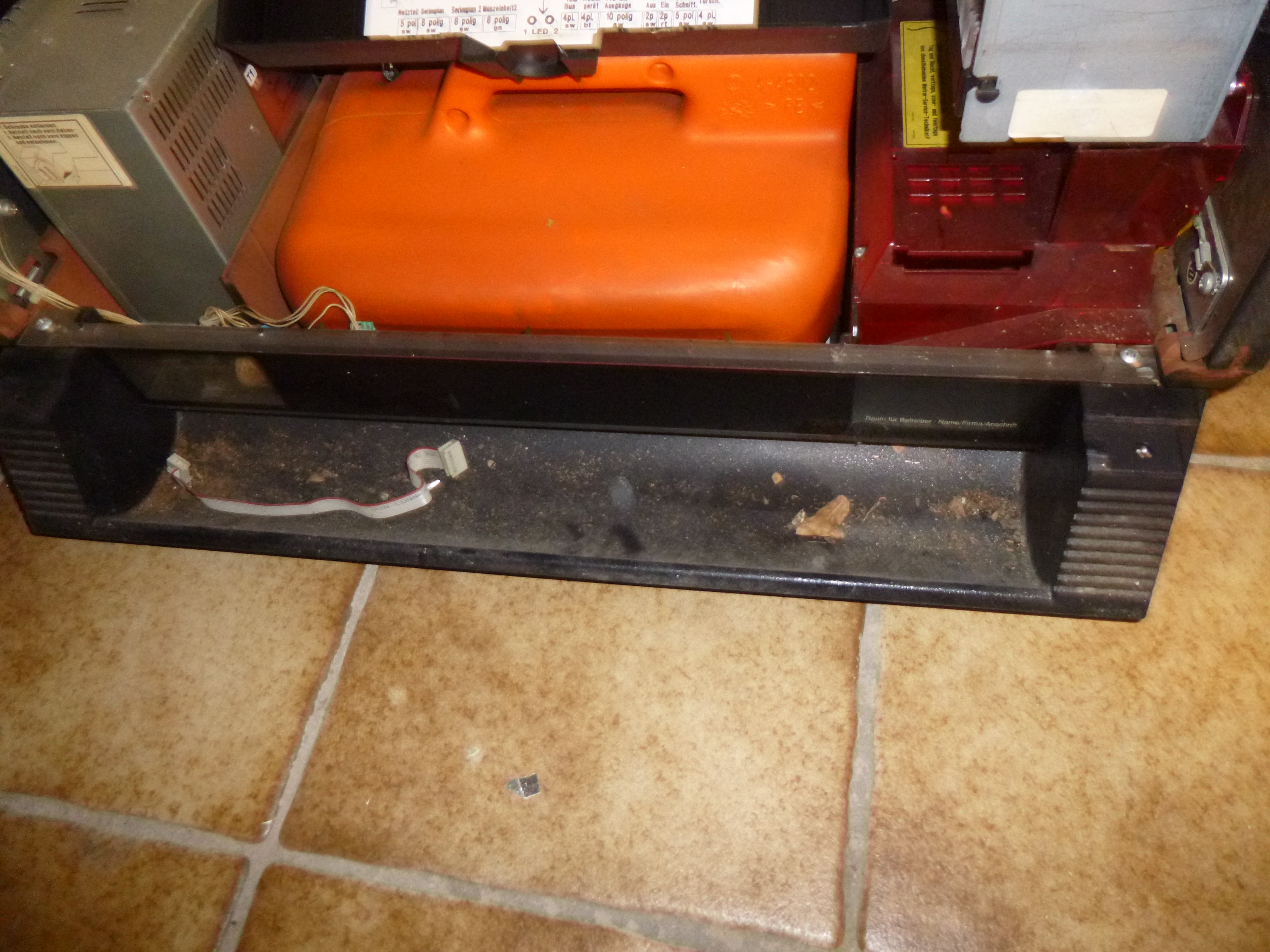

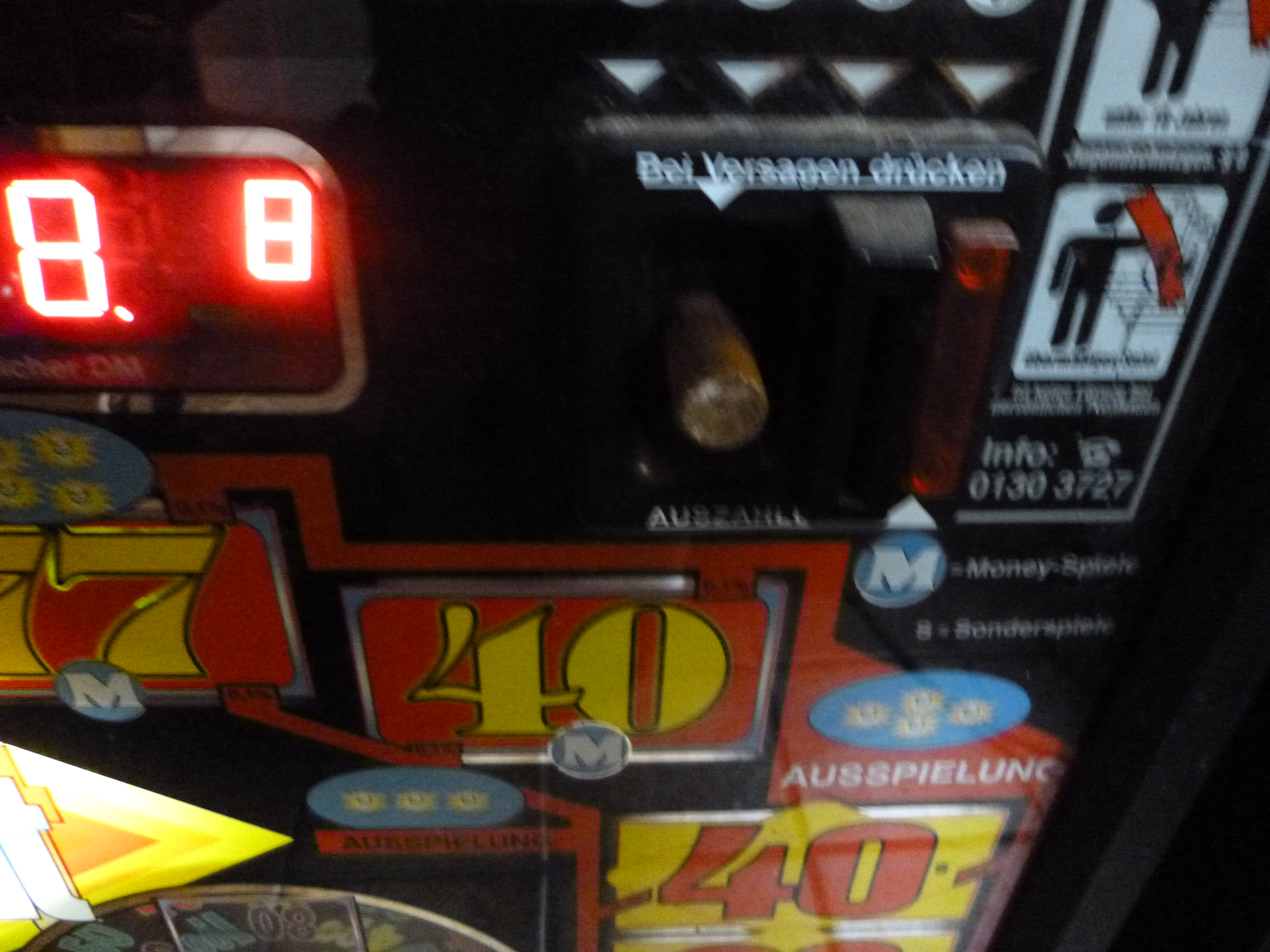

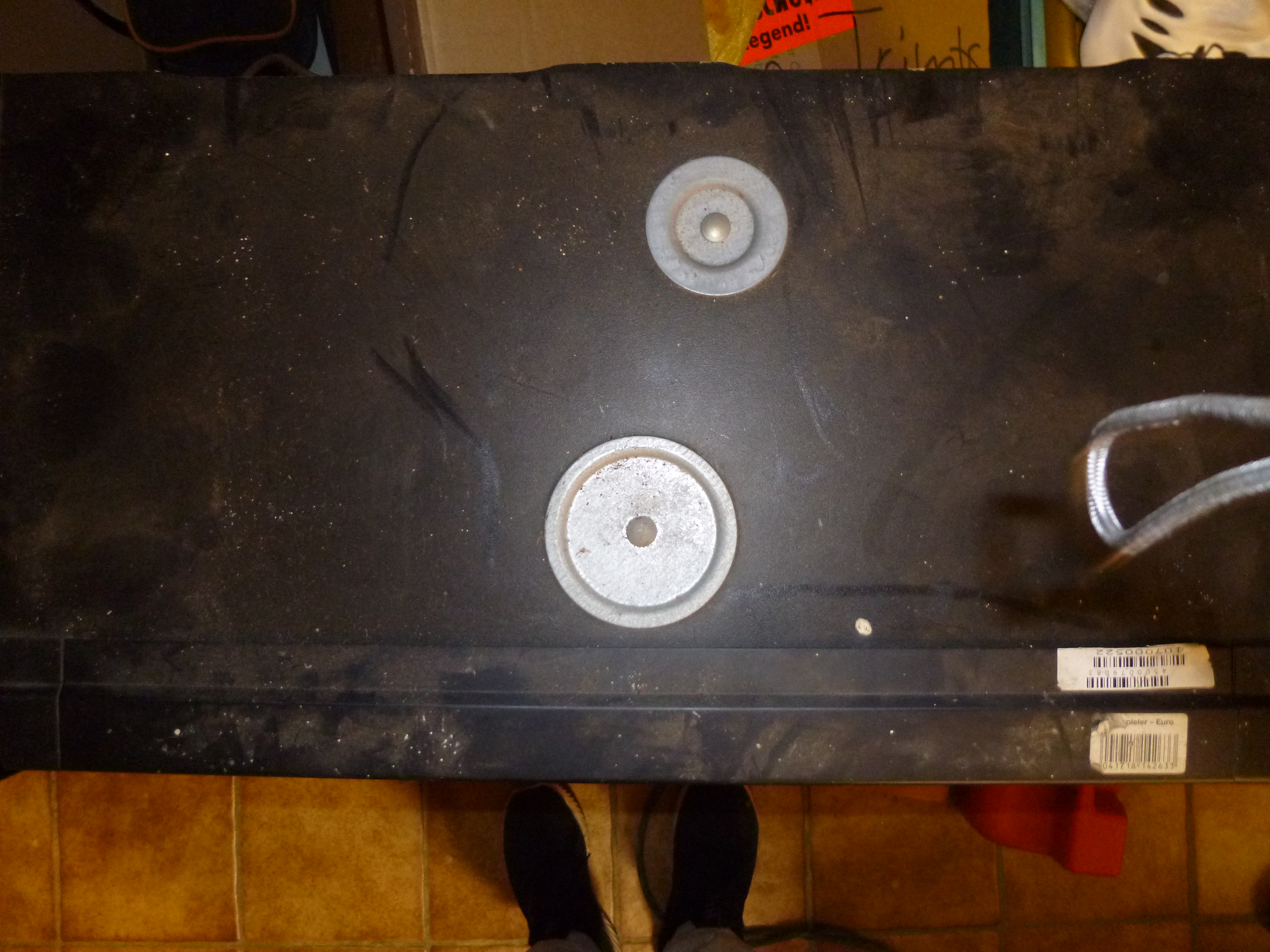

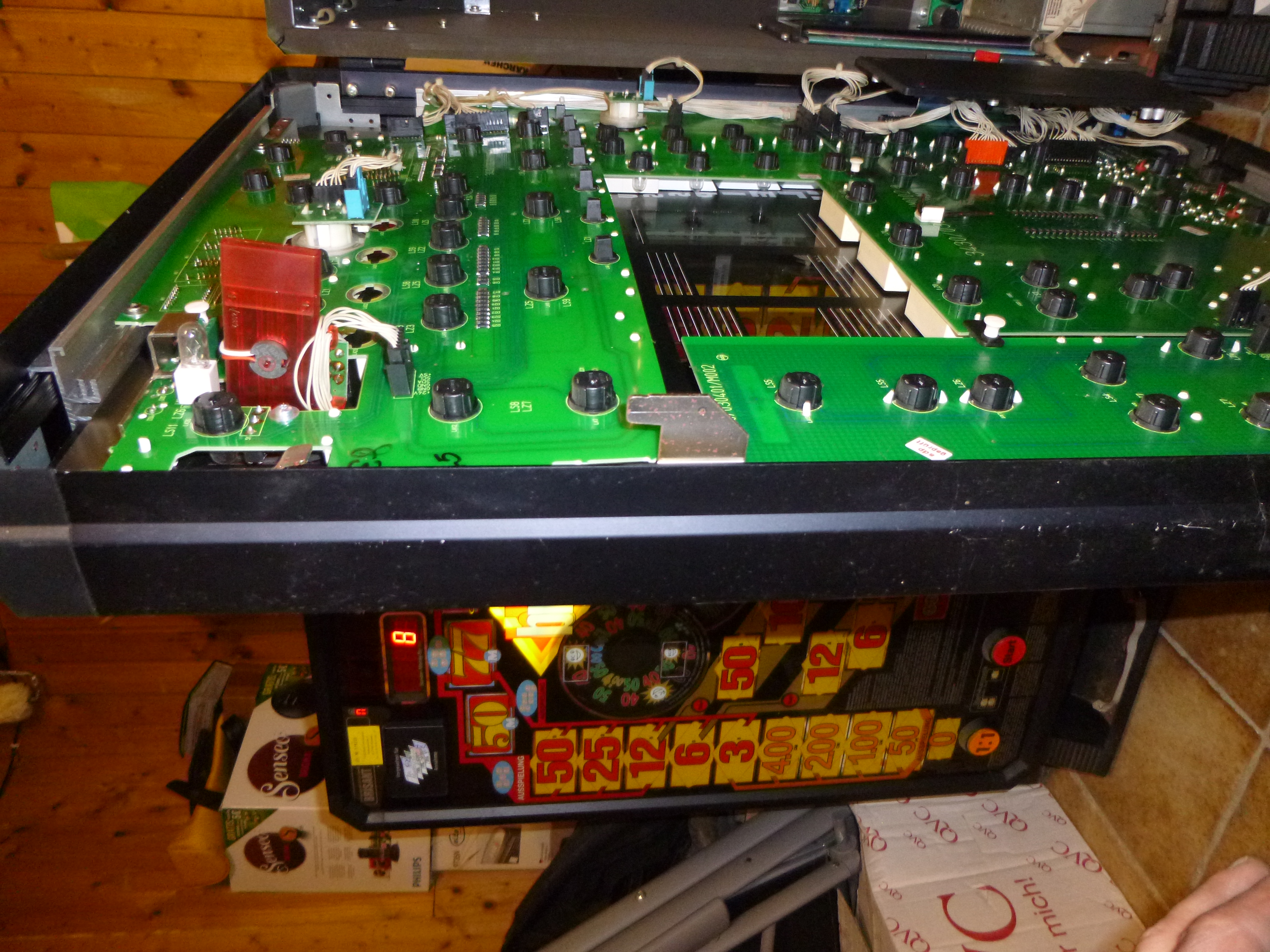

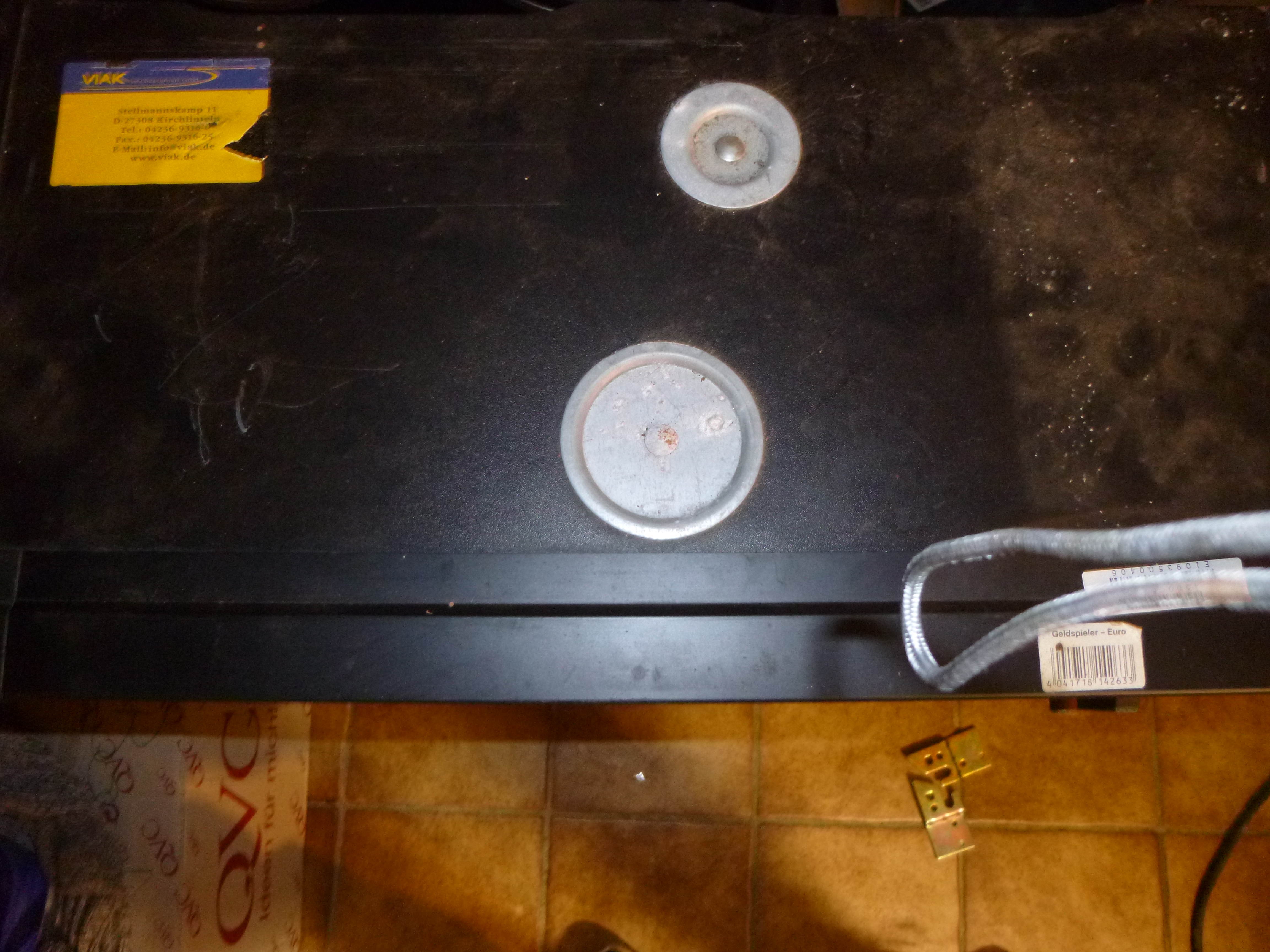

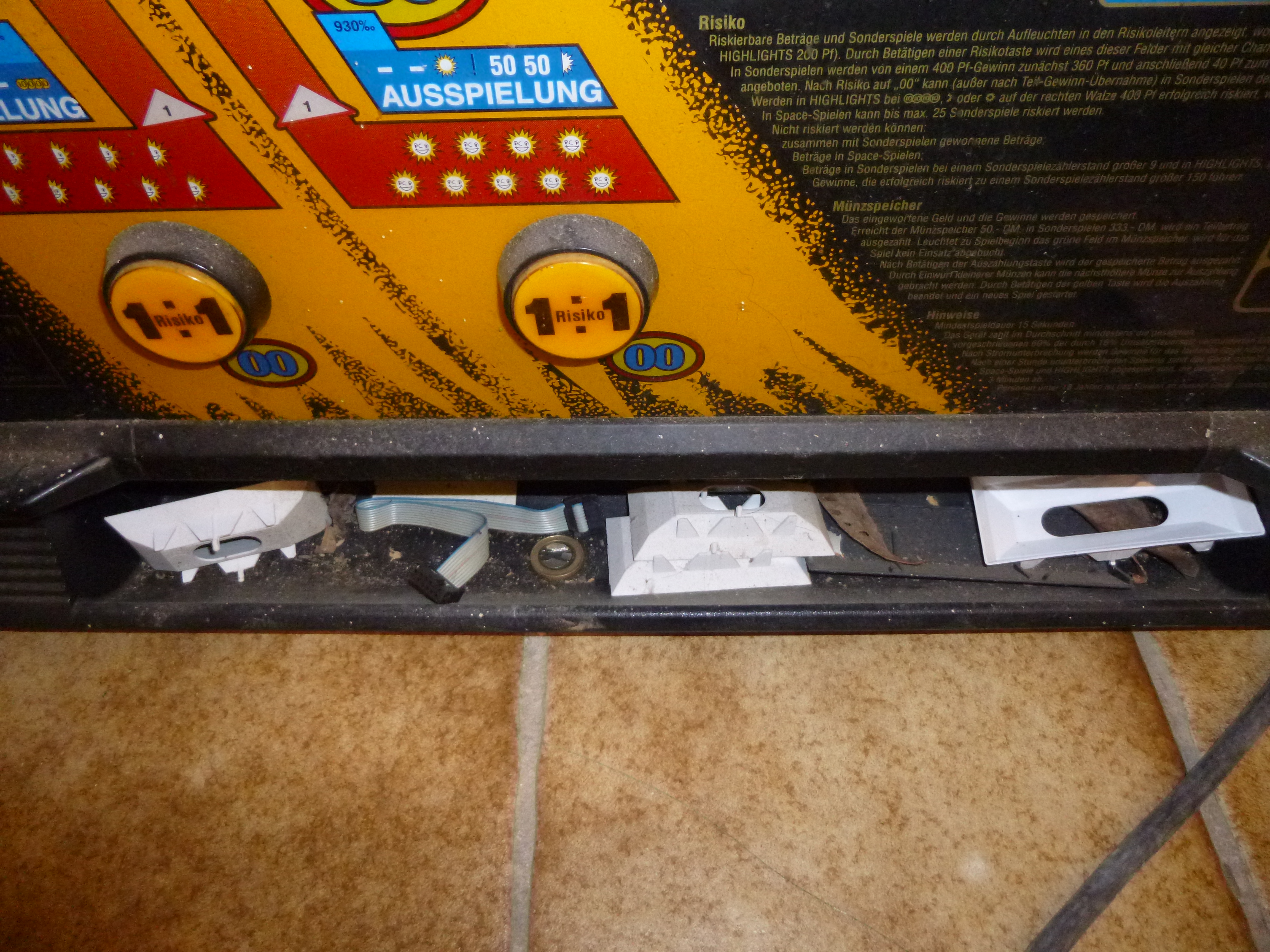

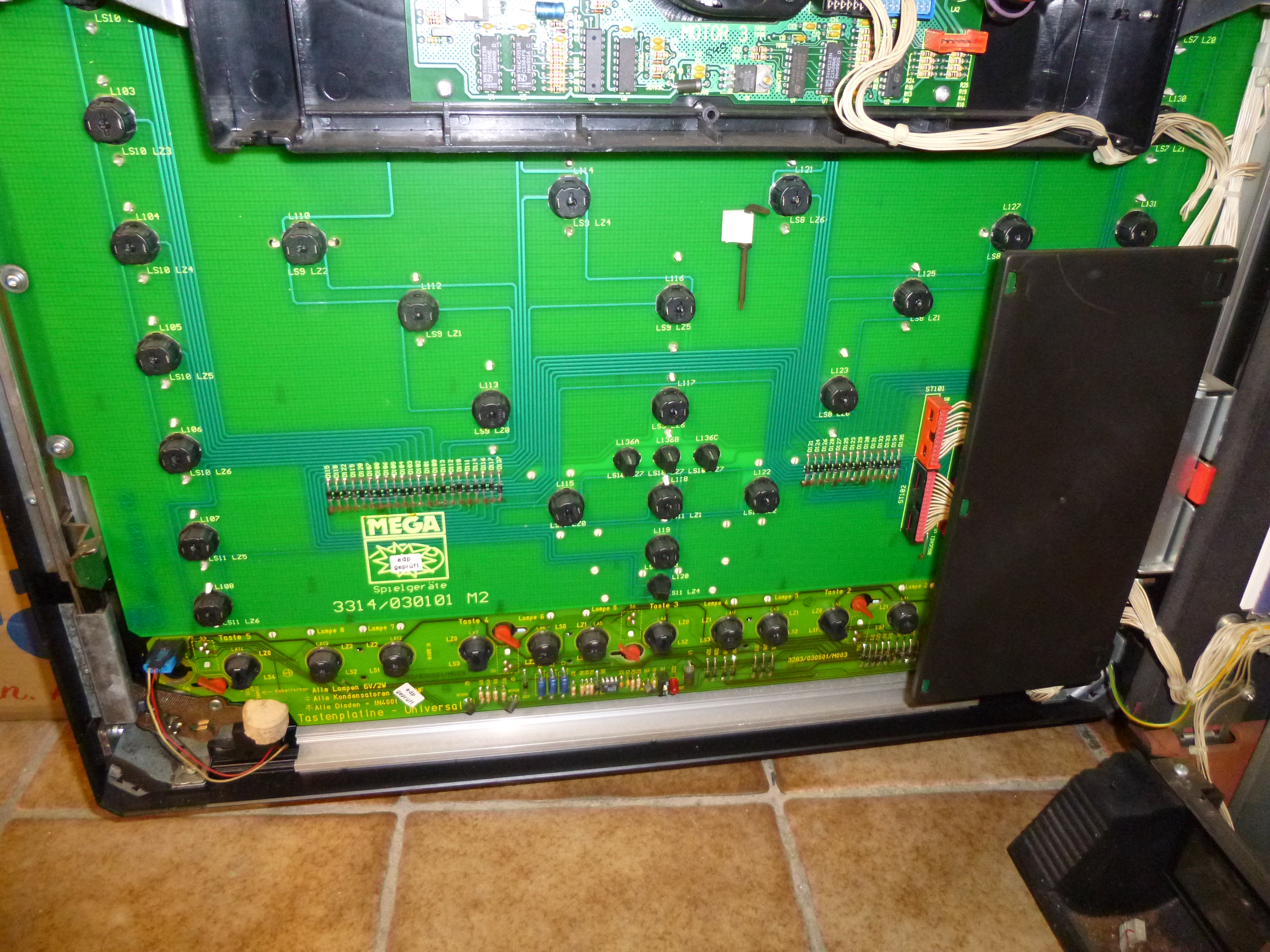

Brisant Bilder

Bild 1 - Bild 2 - Bild 3 - Bild 4 - Bild 5 - Bild 6 - Bild 7 - Bild 8 - Bild 9

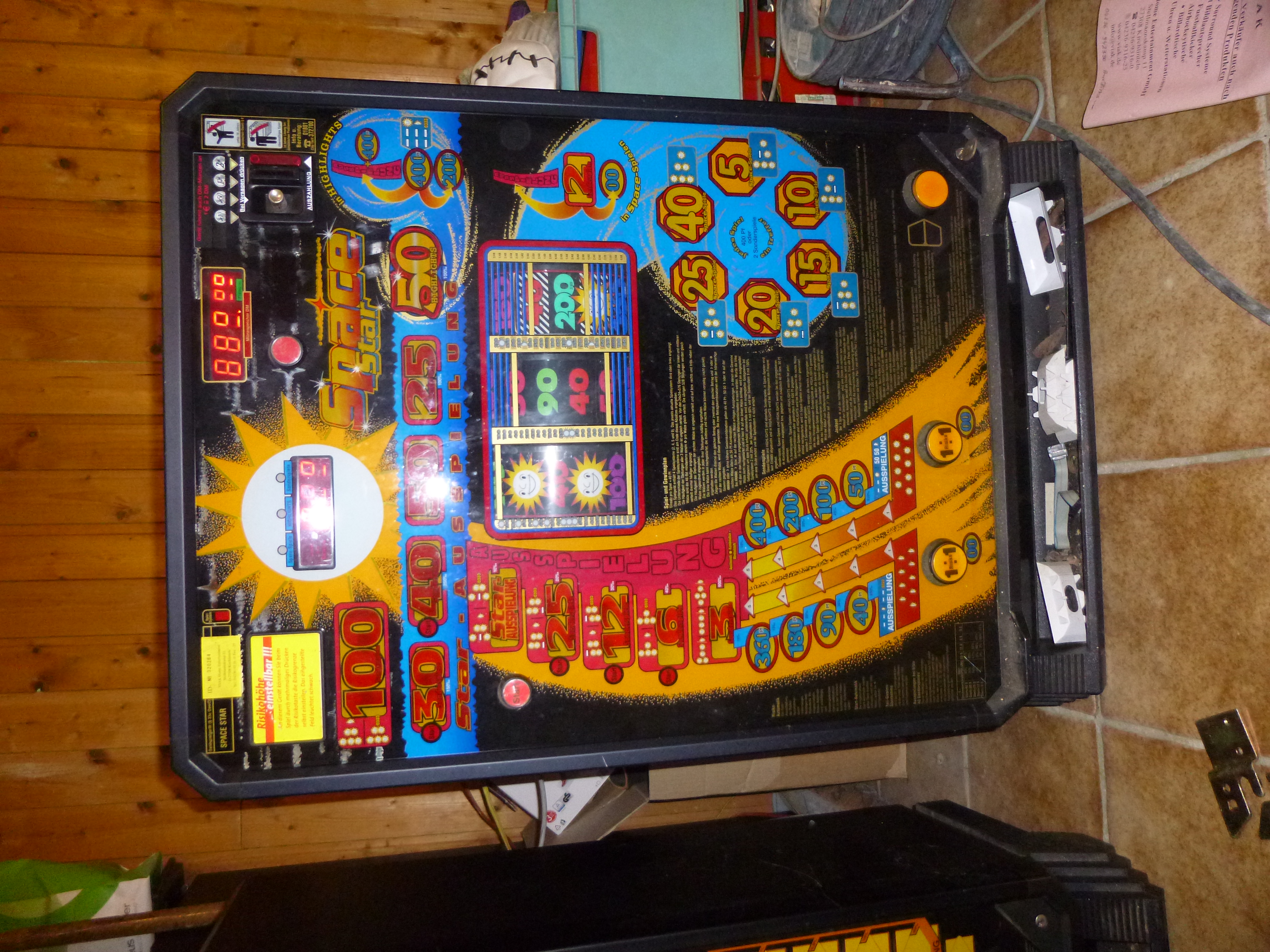

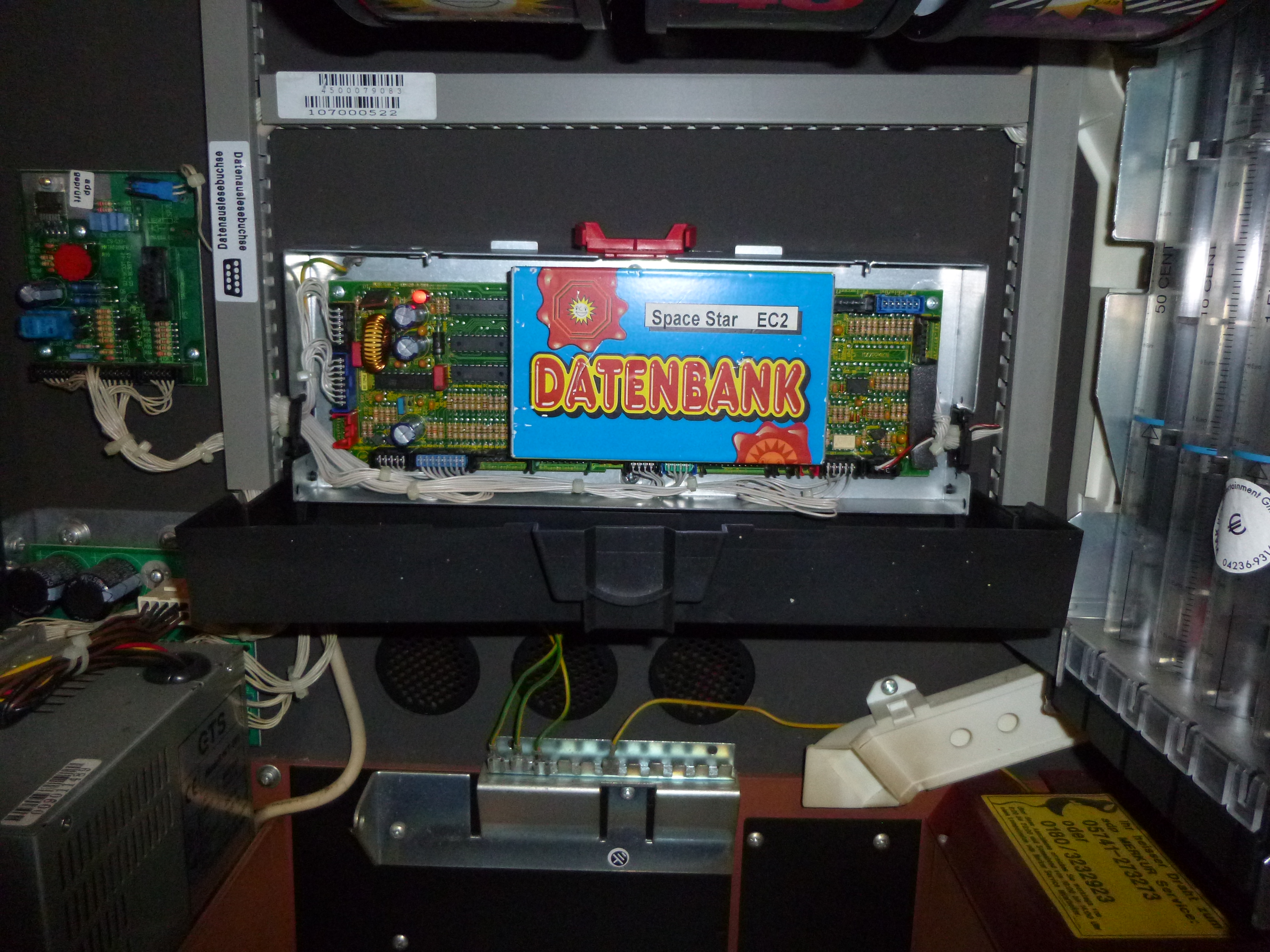

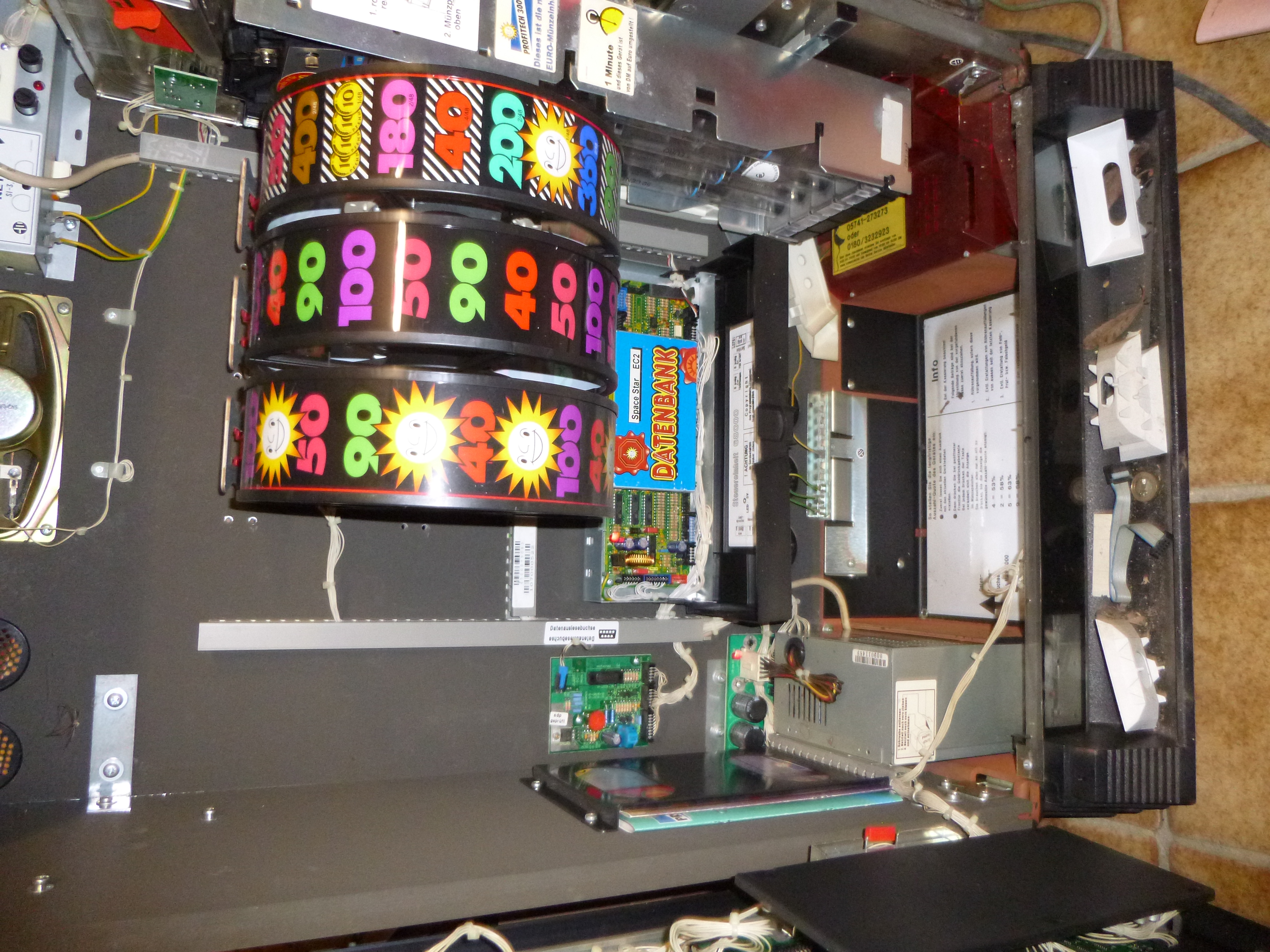

Space Star Bilder

Bild 1 - Bild 2 - Bild 3 - Bild 4 - Bild 5 - Bild 6 - Bild 7 - Bild 8

beste grüße

ich habe mittlerweile eine neues SuS Modul mit neuer Batterie, Uhrzeit gestellt. und alle meine Probleme waren gelöst.

Zitat von kloppo09

Moin, es gibt noch eine Alternative: Mit einem 1 mtr. Streifen LED, Steuergerät, Fernbed. und 220 Volt-Stecker kann man das Toplight umbauen und so nach eigenem Wunsch die Helligkeit und auch den Farbwechsel einstellen. Nachteil ist, dass die Farbsteuerung dann nicht mehr vom Gerät kommt. Ich hab beide Varianten und finde den Eigenbau gar nicht mal schlecht. Gruß Christian

Dies ist mir klar, nur es sieht blöde aus im Spielbetrieb das Toplight vom gerät daneben ist schön hell das andere Dunkel... ist in beiden geräten kein Geld drin beeide gleich werfe ich geld rein wird es beim einen dunkel und beim anderen eben nicht.
Kommt eine Serie zum hoch drücken wird es hell beim serien ende wird es in 3 stufen abgedunkelt.

Eine PN Schreiben, alles weitere erklärt ihr dann
grüße
