Timekeeper (TK) fräsen - Kurzanleitung

    Immer wieder heist es "TK fräsen".

    Was ist damit gemeint?
    Nun, im TK ist eine Lithium-Batterie vergossen und diese ist auch mal nach ca.10-15Jahren leer.
    Der TK wird an der Battereieseite VORSICHTIG aufgefräst und die Batterie ersetzt!

    Warum ist die Batterie wichtig?
    Die Batterie hält den Speicher im RAM-Teil und lässt die Uhr im TK weiterlaufen.
    Im RAM werden u.a. die Statistikdaten gespeichert.
    Ist die Batterie leer, ist der RAM-Inhalt nach Abschaltung des Gerätes nicht gesichert und im Datum und Uhrenbereich stehen unlogische Daten.

    Nun zum eigentlichen auffräsen des Timekeepers:
    Der TK ist ein RAM, auf dem eine Batterie und ein Quarz aufgeflanzt ist.
    Beim Fräsen darf der Quarz NICHT mit abgefräst werden!

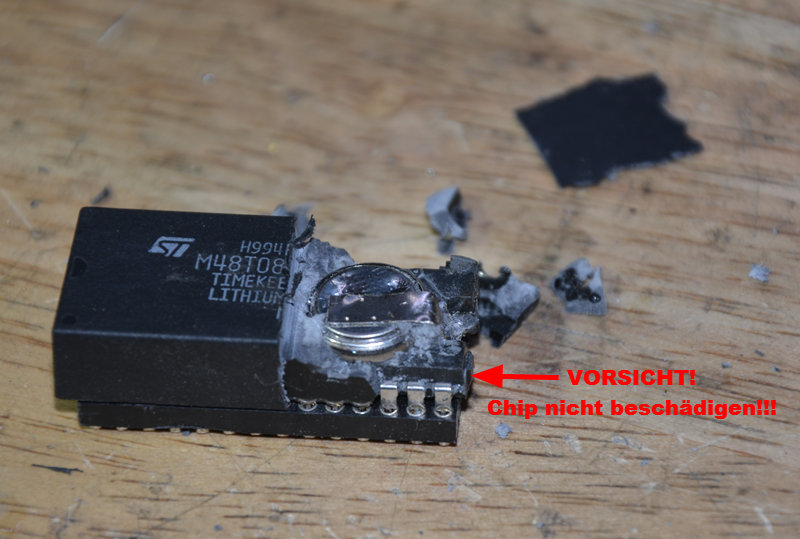

    Den TK auf der rechten Seite vorsichtig anfräsen, bis die Batterie langsam zum Vorschein kommt.
    Hier habe ich die Batterie schon komplett frei gelegt!

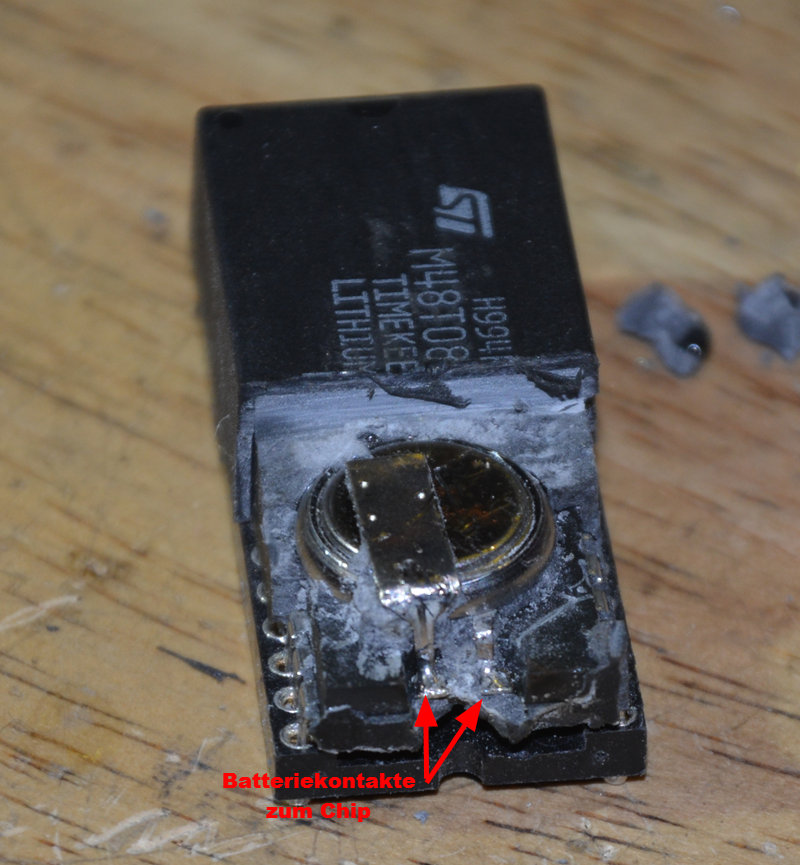

    An der Stirnseite sind die zwei kleinen Batteriekontakte, die in das innere des TKs gehen.
    Dort löten wir später die Leitungen zur neuen Batterie an.
    NUR der Minuspol ist außen an den Pins zu finden. Der Pluspol liegt NICHT an den Pins an.

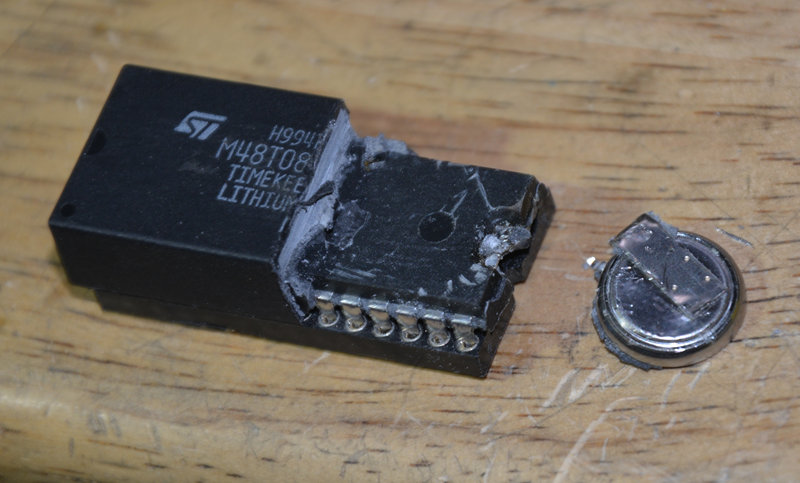

    Wenn die Batterie frei liegt, kann die Batterie entweder abgelötet oder mit einem feinen Elektronik-Seitenschneider abgetrennt werden.

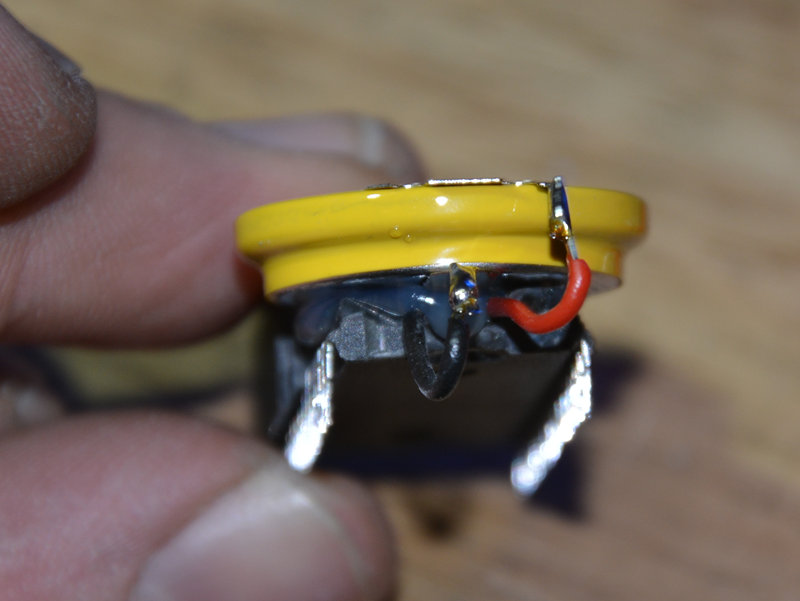

    Nun können 2 Drähte für die neue Batterie angelötet werden.
    Wenn man die Schrift lesen kann, ist der Pluspol oben und der Minuspol unten. (siehe Bild)
    Bei der Knopfzelle am besten wieder eine Lithiumbatterie mit Lötfahnen nehmen.
    Die Größe ist eigentlich egal, Hauptsache 3V!

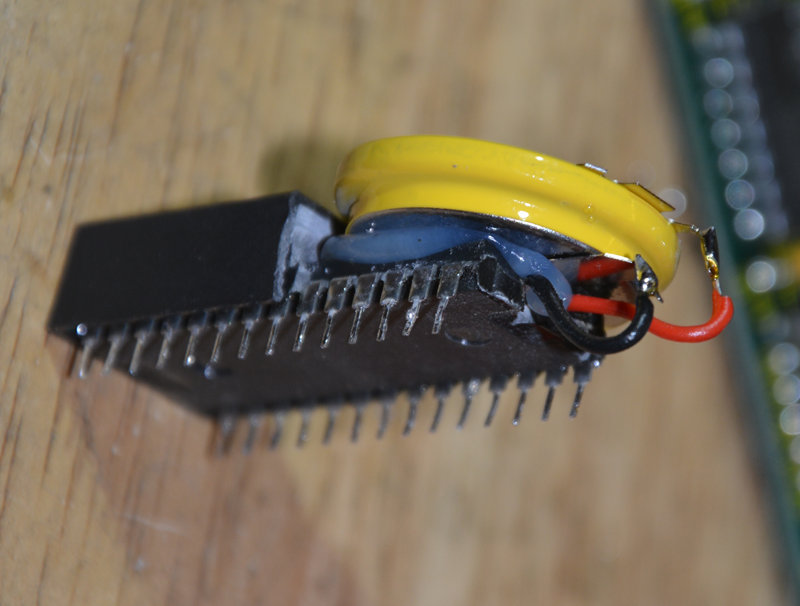

    Die neue Batterie klebe ich immer mit Heißklebe oben auf.
    Da ich den TK immer zum fräsen auslöte und einen Sockel einlöte, ist der TK etwas höher und die Batterie stört nicht.

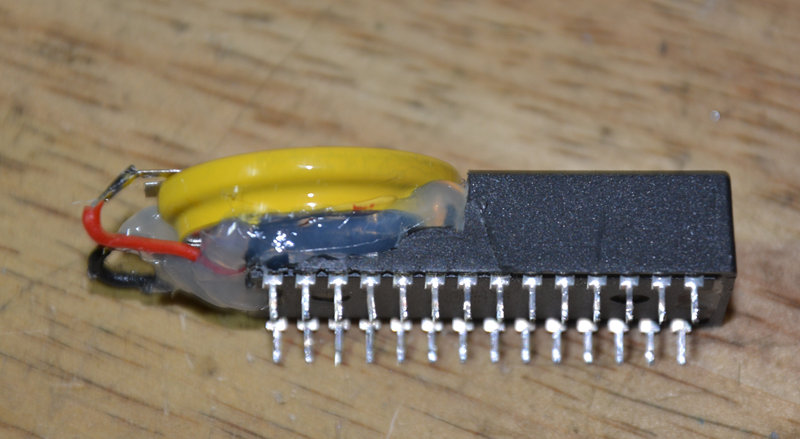

    Der TK hat nun seine neue Batterie!

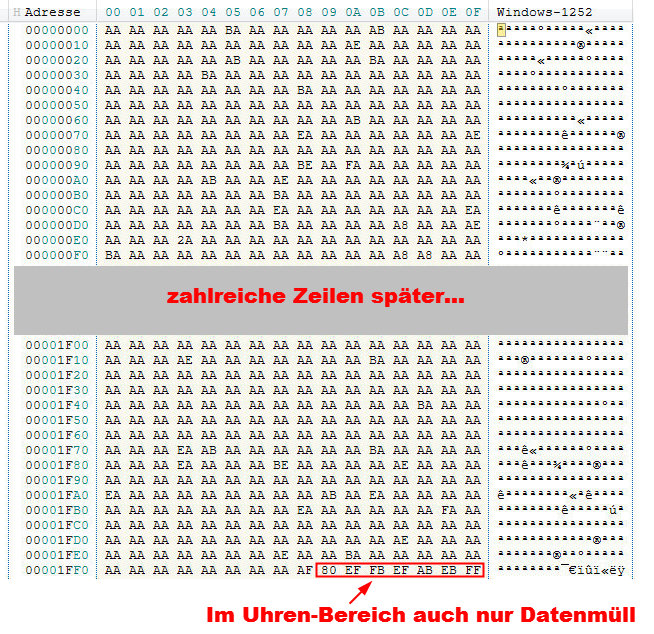

    ALLERDINGS ist im TK noch viel Datenschrott und auch die Uhr hat kein logischen Wert:

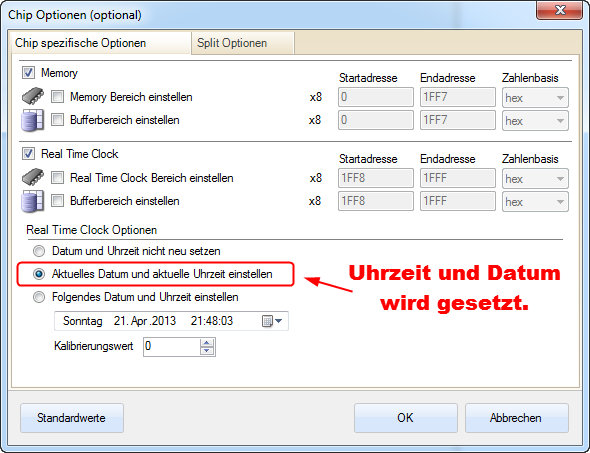

    Ich lösche den TK immer mit einem Prommer und setzte die Uhrzeit. (BEI DEN MEISTEN GERÄTEN NICHT ZWINGEND NOCHTWENDIG!)

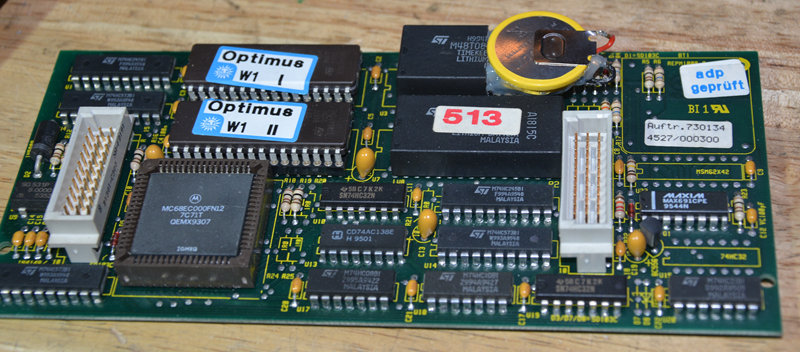

    Hier ist der TK schon im SuS-Modul gesteckt und einsatzbereit!

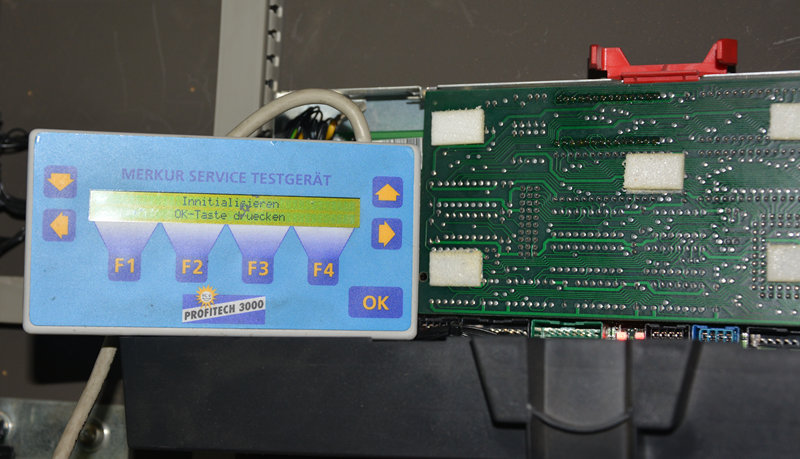

    Zum Schluss muss der TK nur noch im SuS-Modul im Gerät initalisiert werden und das wars.
    Nun sollte man weitere 10 Jahre Ruhe haben!

    Bitte keine allgemeine Fragen per PN, die nicht auch im Forum selbst von der ganzen Community gelöst werden können!!!
    KEIN PN-SUPPORT!!!
    BITTE BEACHTEN:
    Bitte überlege, wenn du mir eine PN (private Nachricht) schreiben willst, ob deine Frage nicht offen im Forum besser aufgehoben ist!
    Mehr User können so deine Frage sehen und helfen. Ich hingegen bin nicht jeden Tag hier online.

    Einmal editiert, zuletzt von Riiko (23. Oktober 2026 um 15:57) aus folgendem Grund: Bildpfade nach dem Softwarewechsel repariert!

    Toller Beitrag, Riiko! Wer es jetzt nicht verstanden hat, soll es aufgeben. Bin trotzdem nicht mutig gewesen und habe es einem Profi überlassen (garantiert nicht Günter !) bin bestens zufrieden! Trotz Allem ist die Lösung mit dem Einbau eines neuen [definition=9]TK[/definition], am Besten gleich gesockelt, die eleganteste Lösung.


    Ich fordere artgerechte Haltung für G-E-L-D - Spielgeräte !



    Bestandsliste ist im Profil hinterlegt.


    Klasse Beschreibung Riiko. ;dance

    Die zweite Möglichkeit ist, die Batterie mit einem Sockel nach vorne zu setzen damit man bei Bedarf die Batterie später selber wechseln kann.

    Evtl. könnte Rolf mal ein Bild davon einstellen, weil ich keins von meiner Methode habe. ;)

    © by Olli.


    Top 180 • Dublin • Zack • Rondo • Gold Pokal (Fruit) • Disk 3000 • Herz As • Sam • Jumbo Jumbo • Venus Multi Pur • Power
    Baba Jaga • Boss • Foxx • 493 • Total Genial • Piratengold
    Power Alpha • Helios • Matrixx • Jacky Super
    Flipper: Atari Superman von 1978


    Technische Ausstattung: Alle Servicetastaturen, DBV, SMV, DAUSV, CTRM, DUSG, Uhrensetzgerät, Batronix BX48 Prommer, E60 RS232, uvm.



    Kommt noch Olli, wenn ich die Cam wiedergefunden habe, hier herrscht Chaos im Haus seit meine Mutter Extrempflegefall wurde.


    Ich fordere artgerechte Haltung für G-E-L-D - Spielgeräte !



    Bestandsliste ist im Profil hinterlegt.


    ...absolut super beschrieben !!!

    D A N K E

    !!!...einfach mal auf meine ;read schauen !!!!

    http://www.classic-center-germany-.npage.de/


    ADP : Super Multi II / Merkur Gold / Turbo As 400 / Super Multi G / Disc 2000 / Disc 3000 / Disc II / Venus Champ / Mega Skipper / Mega Center / Krone / Empire State Bulding / Eurotour / Kniffel / Multi Star / Glücks Stern ....u.v.a. !!!

    Nova : Happy 5 / Step / Trumph / Disco / Casablanca

    NSM : Leo / Cash Time / Supercard / Twin Pot / American Dream / 17 + 4 / Exuisit / 77 XTRA / Safari Trophy ....u.v.a. !!!

    Bally : Super Dice / Würfel / Lucky / Magic Seven / Star Point / Gloria / Holiday / James Bond /Sunfair XL / Doppel Krone / Holiday / Royal Tiger ....u.v.a. !!!

    Classic`s : Speedy / Safari / Jacky Plus / Jacky Super + Alpha / DeLuxe / Racer / Take 7 / Jolly / Arena / Rondo / Turbo No1 / Joy / Young Line / Funky / Magic Card

    Hier habe ich jetzt zwei Bilder, wie ich die Batterie bei einem Modul von Platinserie gesetzt habe.

    Danke für die Bilder Fraehnky. ;}

    Dateien

    SUS Batteriewechsel 1 .JPG 2,65 MB – 334 Downloads SUS Batteriewechsel.JPG 1,54 MB – 281 Downloads

    © by Olli.


    Top 180 • Dublin • Zack • Rondo • Gold Pokal (Fruit) • Disk 3000 • Herz As • Sam • Jumbo Jumbo • Venus Multi Pur • Power
    Baba Jaga • Boss • Foxx • 493 • Total Genial • Piratengold
    Power Alpha • Helios • Matrixx • Jacky Super
    Flipper: Atari Superman von 1978


    Technische Ausstattung: Alle Servicetastaturen, DBV, SMV, DAUSV, CTRM, DUSG, Uhrensetzgerät, Batronix BX48 Prommer, E60 RS232, uvm.



    Genau gleich wie beim [definition=9]TK[/definition]. ;} Du kannst beide auch gleich an eine Batterie hängen, mußt nicht eine Zweite irgendwo unterbringen. ;}

    © by Olli.


    Top 180 • Dublin • Zack • Rondo • Gold Pokal (Fruit) • Disk 3000 • Herz As • Sam • Jumbo Jumbo • Venus Multi Pur • Power
    Baba Jaga • Boss • Foxx • 493 • Total Genial • Piratengold
    Power Alpha • Helios • Matrixx • Jacky Super
    Flipper: Atari Superman von 1978


    Technische Ausstattung: Alle Servicetastaturen, DBV, SMV, DAUSV, CTRM, DUSG, Uhrensetzgerät, Batronix BX48 Prommer, E60 RS232, uvm.



    Um welches Gerät geht es denn überhaupt? ;frown

    © by Olli.


    Top 180 • Dublin • Zack • Rondo • Gold Pokal (Fruit) • Disk 3000 • Herz As • Sam • Jumbo Jumbo • Venus Multi Pur • Power
    Baba Jaga • Boss • Foxx • 493 • Total Genial • Piratengold
    Power Alpha • Helios • Matrixx • Jacky Super
    Flipper: Atari Superman von 1978


    Technische Ausstattung: Alle Servicetastaturen, DBV, SMV, DAUSV, CTRM, DUSG, Uhrensetzgerät, Batronix BX48 Prommer, E60 RS232, uvm.



    Hallo in die Runde,
    ich bin neu hier und hab gleich ein Problem.
    Ich habe einen Triomint - Safari II vor dem Sperrmüll gerettet und will ihn mir ins Wohnzimmer hängen. Er läuft immer ein paar Runden und zeigt dann E61, nach dem Reset wieder von vorn. Nun habe ich nach dieser super Anleitung die Batterie ausgetauscht, weiß jetzt aber nicht genau was ich jetzt noch machen muss um den Fehlercode weg zu bekommen.
    Kann mir da jemand weiterhelfen?
    Würde mich sehr über Antworten freuen, auch wenn das Thema hie schon ~1500 Tage nicht mehr benutzt wurde.

    Könne man nicht von den 2 Keepern einer Karte - z.b. Royal Herz AS - wie angegeben
    die alte Batterie freifräsen, und bevor diese LEER ist - also alles noch läuft - eine neue
    Batterie parallel löten und erst dann danach die "Alte" ausbauen.

    Dann sollte doch noch alles wie gewohnt weiter funktionieren. Oder?

    Hat da schon jemand Erfahrungen gemacht, bzw. das so getan?
    Über eine Info wäre ich sehr dankbar.


    Gruß, Hans-Jürgen.

    Theoretisch ist das selbstverständlich möglich, jedoch sind die Kontakte am [definition=9]TK[/definition] für die Batterie irre klein ;frown
    Wenn man ein Prommer hat, ist es praktisch, wenn man vorher die Daten aus dem [definition=9]TK[/definition] sichert und dann nach dem Batterietausch wieder einspielt.

    Bitte keine allgemeine Fragen per PN, die nicht auch im Forum selbst von der ganzen Community gelöst werden können!!!
    KEIN PN-SUPPORT!!!
    BITTE BEACHTEN:
    Bitte überlege, wenn du mir eine PN (private Nachricht) schreiben willst, ob deine Frage nicht offen im Forum besser aufgehoben ist!
    Mehr User können so deine Frage sehen und helfen. Ich hingegen bin nicht jeden Tag hier online.

    Hallo,

    dann müßte der Keeper aber auf Sockeln sitzen. Das sind sie aber nicht.
    Vielleicht mach ich es wie im Tutorial, und die Batterie kurz parallel schalten.

    Eprommer Barlino BX32P habe ich einen. Der sollte die M48T08
    lesen und schreiben können.

    Oder aber die Keeper auslöten, im Ganzen oder in Teilen und dann auf
    Fassungen setzen. So oder so, ich bin zur Zeit 59 Jahre, wenn man
    dann vielleicht nach ca. 15 Jahren wieder wechseln muß - wer weiß
    was dann gerade "Aktuell" ist?

    Vielleicht gibt es noch weotere Rückinfos. Danke Dir das du meine Anfrage gelesen
    und darauf geschrieben hast.

    Hans-Jürgen.
