Netzteil Reparatur: Japanisches Tokengerät

Riiko

Servus!
Ich habe wieder mal zwei Neuzugänge zu berichten!

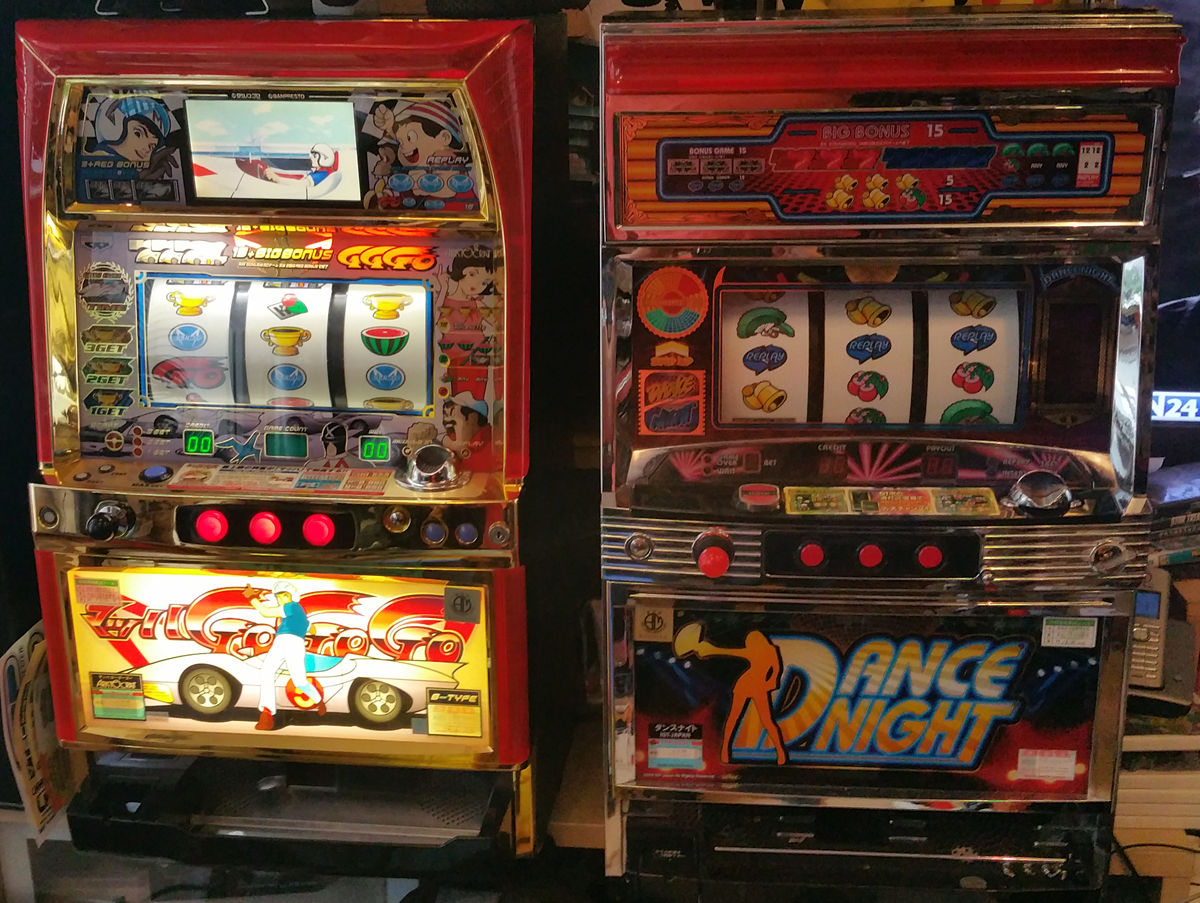

Es sind japanische Tokengeräte. Einmal links der "MachGoGoGo" und rechts der "Dance Night"!

Da die meisten dieser Kisten ursprünglich auf 110V laufen, muss man diese erstmal auf hier in Europa typische 220V / 240V umrüsten.
Dies ist zum Glück nicht all zu schwer...
Der Umbau sollte aber nicht vom Laien gemacht werden!!!

Der MachGoGoGo läuft mittlerweile, aber der DanceNight macht mir noch Sorgen und Ärger...
Vermutlich ist das Netzteil hinüber.
Hat jemand Dokumente von dem Gerät oder Netzteil oder kennt die Pinbelegung?

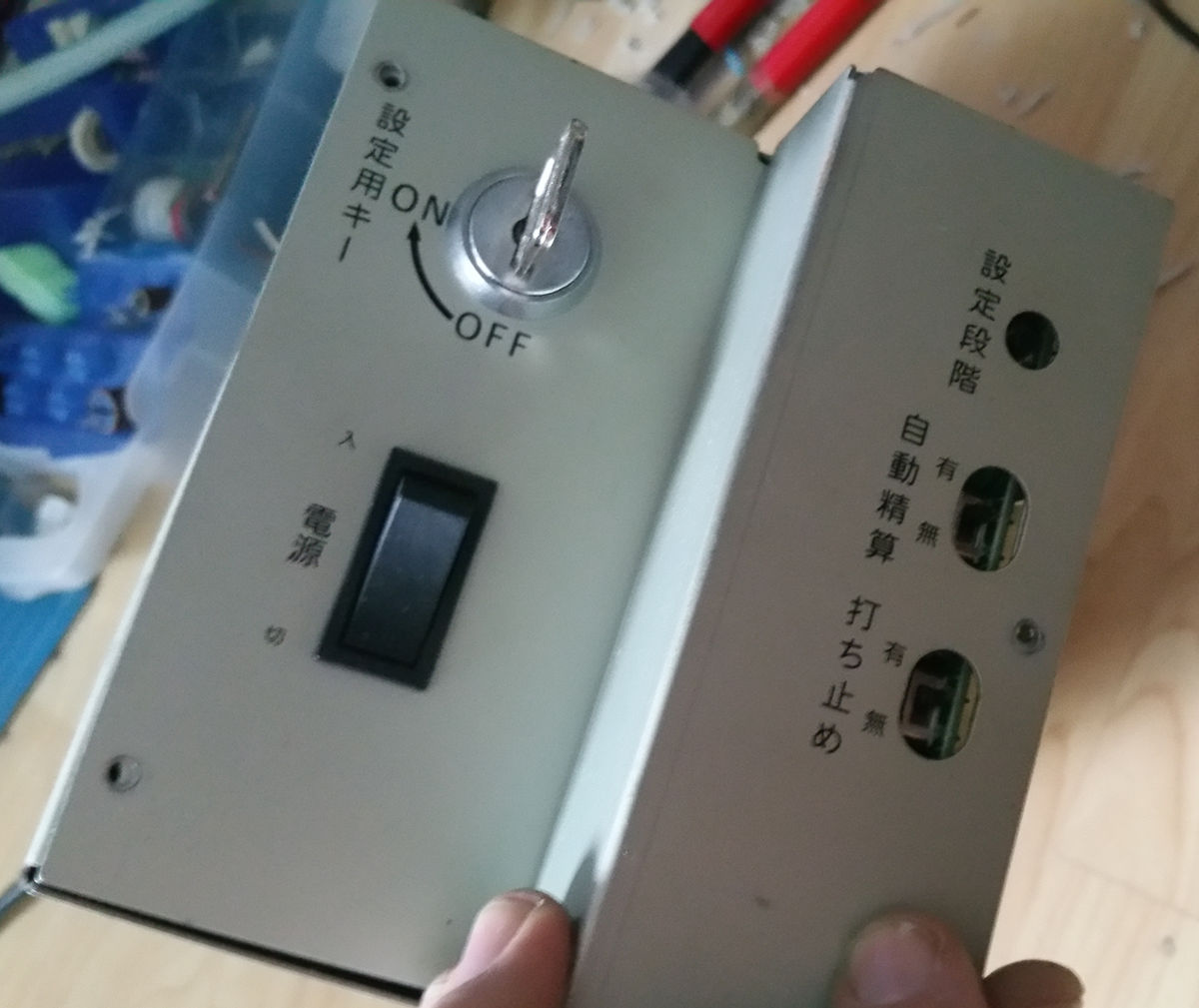

Auch würde mich mal interessieren, was man mit den Schaltern einstellen kann...
Kennt jemand einen guten japanisch > englisch oder deutsch Übersetzer?

Nun, in der Zwischenzeit werde ich das Netzteil nach fraehnky's Tipps durchgehen. (Er hatte schonmal einen flüchtigen Blick drüber geworfen, als er kurz bei mir war und wertvolle Tipps da gelassen ;})

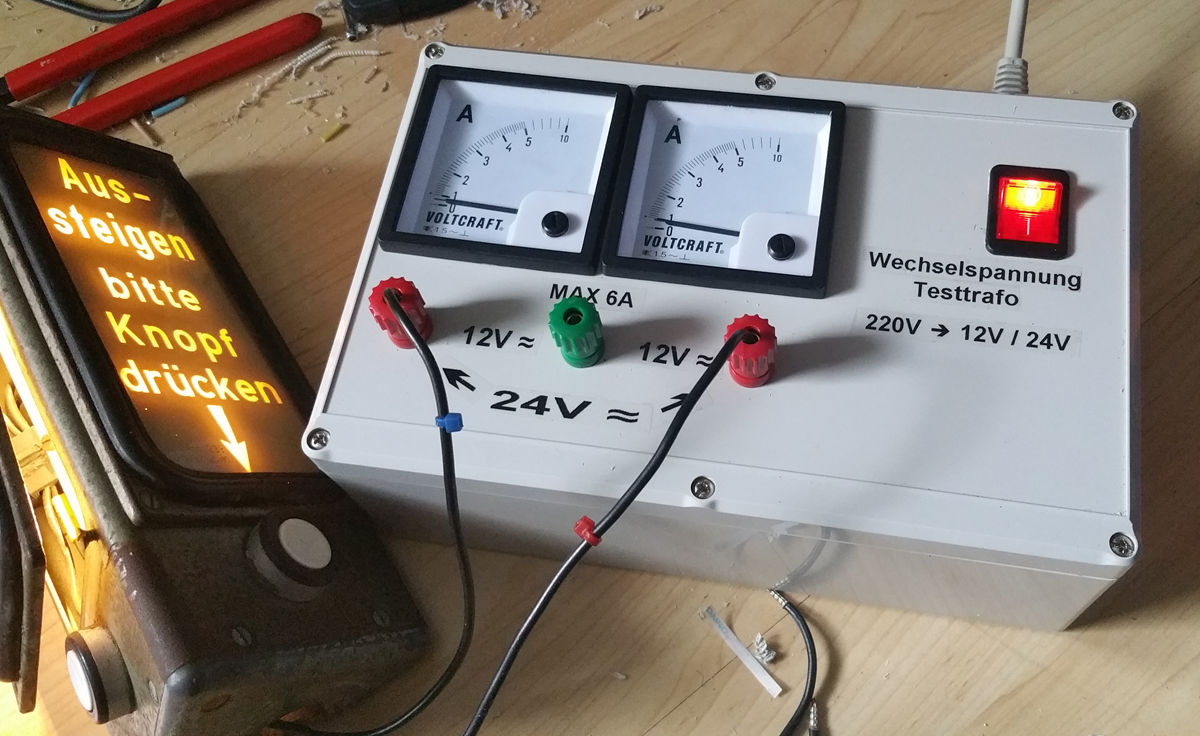

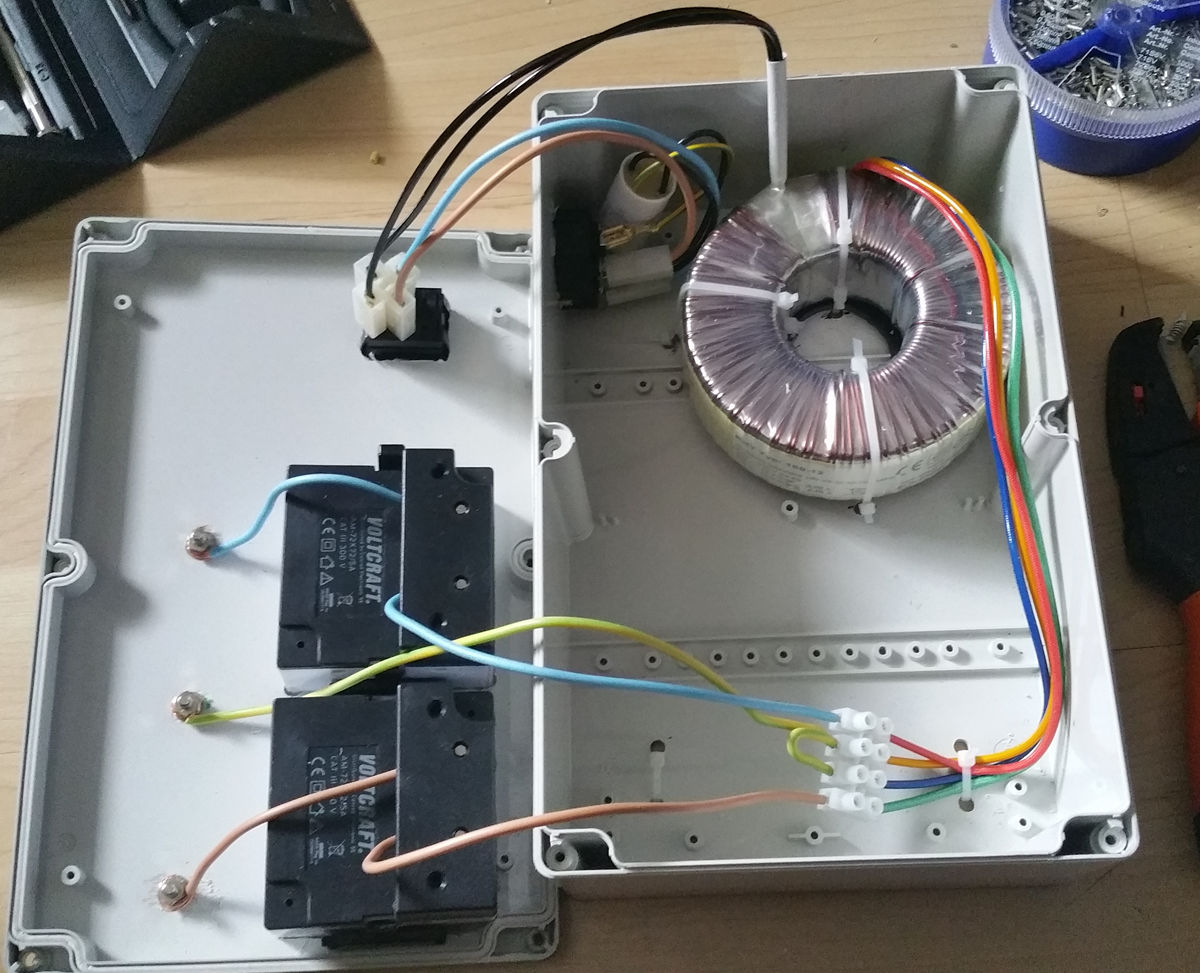

Für diesen Einsatz habe ich mir erstmal einen Testtrafo zusammen gebaut, um die 24V Wechselspannung zu erzeugen, die das Netzteil benötigt.

Ja.... ich weiss... ;tölf... Diese Amperemeter sind eigentlich total überdimensioniert und völlig überteuert...
Aber ich liebe diese Einbauinstrumente dieser Art einfach

Na ja, wie gesagt... Falls mir jemand mit der Pinbelegung oder so helfen kann, meldet euch hier bitte!
In der Zwischenzeit heist es bei mir "wer suchet, der findet (hoffentlich den Fehler)"

Rolges

also die 3 letzten Geräte die ich bekommen hatte, waren eigentlich alle schon umgebaut. Nur noch anklemmen und fertig.
also 3 von 4 Geräten brauchen 24V Eingangsspannung. Von da aus geht es in das Gerät wo im "Netzteil" nur noch gleichgerichtet und geregelt wird. Eines der Geräte hatte dann aber auf mystische Art und Weise ein Schaltnetzteil. Dort habe ich dann einfach einen Trafo mit 110V Sekundärspannung vorgeklemmt.
Zu deinen Pinbelegungen:
Ein Stecker geht an den Hopper, der andere geht hoch an die Steuereinheit und einer geht an die unten liegenden Lautsprecher. Für gewöhnlich werden die 24V von hinten an das Gerät eingespeist (Normal ist kein Trafo in dem Gerät verbaut) Die Netzteile waren ursprünglich extern. Also den Anschluss des Netzteiles nehmen, der nach hinten aus dem Automaten schaut. Ist es ein schaltnetzeil oder nur ein Glättungsteil ?

Riiko

Jo, wo was drann war, weiss ich
Ich brauche die Belegung der Pins (Spannungen, Signale, etc)
Es ist ein Schaltnetzteil, aber das zu durchforsten ist nicht "mal ebend" gemacht, darum dachte ich ein "Ersatznetzteil" zu bauen, was übergangsweise läuft.

socken

Moin Riiko,

ich habe auch einen Machgogo bzw. in den nächsten Tagen wieder
Macht deiner auch so nervige Störgeräusche auf voller Lautstärke?
Übrigens heisst der nicht Machgogo sondern "Speedracer"
Damit findet man dann auch mehr im Netz.
http://www.pachislodb.com/db-SPEED+RACER.html

Und hier das perfekte Forum, wo du, denke ich, eher eine Antwort findest.
http://www.pachislodb.com/

Und infos zum Dance Night
http://www.pachislodb.com/db-DANCE+NIGHT.html

Grüße

David

Riiko

Waaahahhhnsinn!!!! Danke!!!
Danke für die Infos und die Korrektur

Da werde ich mich dann auch mal umschauen! (Die Registrierungs-Frage ist ja teils unlösbar ;tölf)
Also werde ich doch bald den DanceNight auch laufen sehen

socken

Macht denn dein Speedracer auch Störgeräusche auf voller Lautstärke?
Achja und schick mir mal deine E-Mail Adresse per PN. Dann schick ich dir mal ne allgemeine Anleitung zu den Dingern wenn du die noch nicht hasst.

Riiko

Jo, man kann das Display in den Lautsprechern "hören", also es surrt und pfeift komisch... schlecht zu beschreiben.
Habe 5W-Potis zwischen den Lautsprechern angehängt, denn meine Nachbarn schätzen ihre Ruhe

Eine allgemeine Anleitung wäre auf jeden Fall schon mal super! Wahrscheinlich wird diese viele meiner Fragen (die ich noch nicht gestellt habe) schon beantworten!

Rolges

Zitat von Riiko

Jo, wo was drann war, weiss ich
Ich brauche die Belegung der Pins (Spannungen, Signale, etc)
Es ist ein Schaltnetzteil, aber das zu durchforsten ist nicht "mal ebend" gemacht, darum dachte ich ein "Ersatznetzteil" zu bauen, was übergangsweise läuft.

Das wird kein 24V Eingang sein. Eher Netzspannung. Dann wäre das Schaltnetzteil doch unnötig. habe ein fast gleiches Netzteil an einem meiner Geräte.

Riiko

es hing aber ein Trafo im Gehäuse drin aber leider ohne Beschriftung
Also da einfach so 230V reinhaun? Kann sehr ungesund sein... traue mich das nicht... hätte da gerne erst ein paar weitere Hinweise, bevor ich da ElektroKohle erzeuge

Kannst du mal ein Foto von deinem [definition=6]NT[/definition] machen?

Riiko

Nachtrag:
Ok Rolges, ich vermute mal, das du teils recht hast!
Die Eingangsseite habe ich mir nun mal ganz genau angeschaut... scheint so, als würde die für weit mehr als 24V ausgelegt zu sein.
220V würde allerdings den Elko (200V 1200µF) am Eingang sprengen, der direkt hinter dem Gleichrichter und dem schnell schaltendem Power Mosfet hängt.
Daher ist nun meine Vermutung, das der mit 110V betrieben wurde....
DAS wiederum würde bedeuten, der unbeschriftete und total vergammelte Trafo im Gerät müsste eine 2zu1 Übersetzung haben!

Ich hatte den rausgeschmissen, da der wie gerade erwähnt ordentlich vergammelt aussieht
Bin davon ausgegangen, das auf der "nur" 24V erzeugte, wie am Speedracer.

Ich habe also den Ekel-Trafo wieder rausgekramt und mal am 24V-Testtrafo angeschlossen... und siehe da: ca 12V am Ausgang.

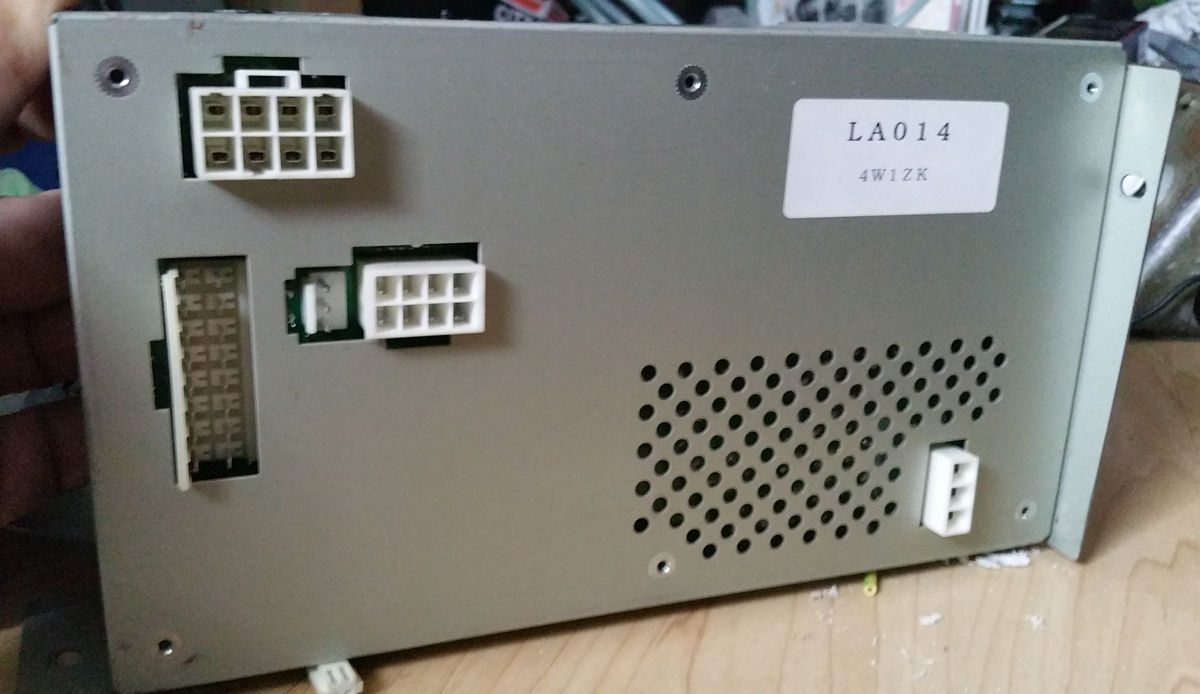

Bin mir nicht sicher... irgendwie habe ich doch noch etwas Angst da "volle Pullle" 220V und ins [definition=6]NT[/definition] somit 110V rein zu ballern

EDIT: nun auch mit Foto

socken

Hab dir die Anleitungen per Mail geschickt

Riiko

Jo, riesen Dank!

Riiko

So, [definition=6]NT[/definition] ist wieder zusammengebaut...
Habe auch mal einige Online-Übersetzter gequält und auch die Anleitungen von socken haben mir gut helfen können!
In den meisten Anleitungen ist immer von 120V 50/60Hz die Rede...
Werde dann mal nachher (heute abend) einen Versuch riskieren

Riiko

Jawoll!
Riesen Dank an fraehnky, socken und Rolges für eure Hilfen!!!
Nun klappt es und auch der zweite läuft!!!

War tatsächlich an der hohen Spannung ran
220V Netzanschluss >>> Trafo 220V auf 110V >>> Netzteil

Rolges

genau das gleiche, was ich mit meinem dritt gerät gemacht habe. Habe GENAU den gleichen vergammelten trafo.
Hättest du halt von Anfang an gesagt, dass du noch einen Trafo hast.

Die Geräte von dem User "Margot" sind eigentlich alle schonmal auf 230V gelaufen, alle Teile sind da. somit muss man also nicht mehr sonderlich viel machen außer anklemmen.

Riiko

Na ja, der andere hatte einen 220V > 24V Trafo drinn... und der vergammelte Trafo lag lose und ohne Beschriftung im Gerät...
Da wird man nun mal misstrauisch, denn der Trafo sah so nach "einfach reingeschmissen" aus

Rolges

Hatte den Trafo auch zuerst getestet und fast einen schock bekommen, warum anstatt 24V plötzlich 115V raus kamen. (glücklicherweise über Klemmen mit dem Multimeter verbunden)

fraehnky

Moin,

Na das ist ja mal was. Da waren wir von den 24V~ ausgegangen. Ich hatte mich auch etwas gewundert warum die die 24V~ erst
hochschaukeln und dann wieder Niederspannung daraus machen. Kam mir unlogisch vor.
Mit 110V~ dagegen macht das auch mehr Sinn an einem Schaltnetzteil.

Na dann mal Viel Spaß beim gamen Riiko.

Viele Grüße
Fraehnky
